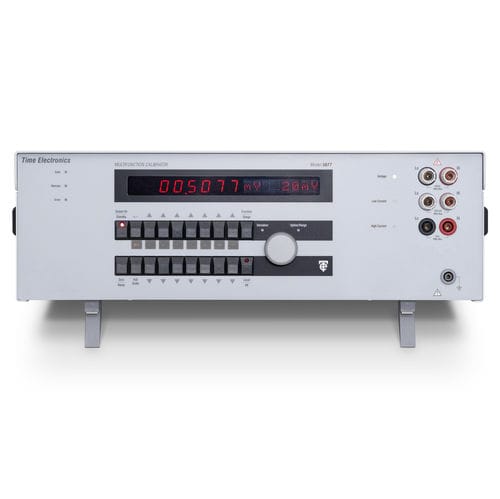

Multifunktionskalibrator 5077

LeistungprogrammierbarTisch

Das Modell 5077 der Serie 2 ist ein Multifunktionskalibrator für AC/DC-Spannung und -Strom sowie für einphasigen Strom. Er kann als Arbeitskalibrator für die Überprüfung elektrischer Messgeräte oder als programmierbare Quelle in einem automatisierten Prüfstand für Zählerprüfungen eingesetzt werden. Das Modell der Serie 2 bietet den gleichen Leistungsumfang wie sein Vorgänger mit zusätzlichen Messbereichen, Bedienung über die Frontplatte und unabhängigen Spannungs- und Stromfunktionen. Diese zusätzlichen Funktionen erhöhen die Arbeitsbelastung, während die Leistung für die Prüfung von einphasigen Wattmessern, Leistungsmessern und Kilowattstundenzählern erhalten bleibt Für die Leistung bietet das 5077 einen Spannungsbereich von 2 mV bis 1050 V und einen Strombereich von 2 mA bis 22 A. Die Frequenz ist einstellbar von 40 bis 500 Hz, die Phase ± 90° in 0,1°-Schritten. Alternativ kann der Leistungsfaktor (PF) in Schritten von 0,01 eingestellt werden. Der Ausgang kann in VA oder Watt angezeigt werden. Die weiten Strom- und Spannungsbereiche ermöglichen die Überprüfung von Leistungsmessern entweder auf der Primärseite des Stromwandlers / Spannungswandlers oder direkt an den Zähler angeschlossen (Sekundärseite). Der standardmäßige maximale AC-Stromausgang (22 A) kann durch Verwendung eines optionalen 100-A-Stromwandlers (Modell 9790) auf 100 A erweitert werden. Dadurch wird die maximale Leistung auf 0,1 MW/MVA erweitert. Für die Kalibrierung von Zangensensoren und Messgeräten bis 1000 A ist ein Stromzangenadapter mit einer und 50 Windungen (Modell 9780) erhältlich. Der 5077 verfügt über Windungsspulenbereiche für Gleich- und Wechselstrom, die für die Verwendung mit diesem Adapter ausgelegt sind. Weitere Optionen sind Messleitungssätze, Kofferoptionen und Kalibrierungssoftware. Merkmale - 0 bis 1050 V AC/DC-Spannung - 0 bis 22 A AC/DC-Strom - Einphasige Leistungssimulation - Bis zu 23 kVA oder 23 kW
