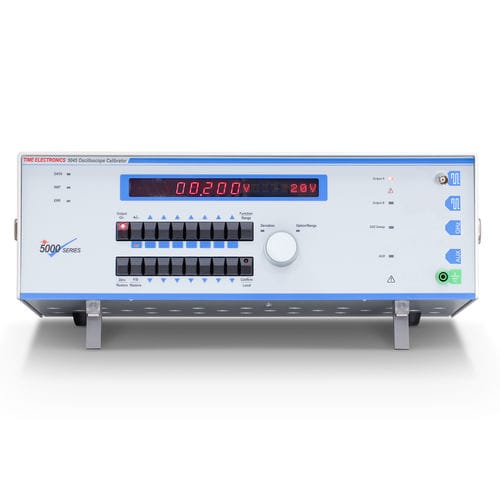

Signalkalibrator 5045

für OszilloskopTisch

Der 5045 ist ein vielseitiger, hochgenauer Kalibrator, der digitale und analoge Oszilloskope, Zeitgeber/Zähler und Frequenzmesser kalibrieren kann. Er bietet eine breite Palette von Ausgängen für Amplitude, Frequenz, Periode und Bandbreite. Die Amplitudenkalibrierung erfolgt durch ein Gleichstromsignal oder eine 1-kHz-Rechteckwelle im Bereich von 1 mV bis 220 V (max. 2 V bei 50-Ohm-Lasten). Eine Abweichung von bis zu ± 9,99 % ermöglicht die Feineinstellung der Amplitude und das direkte Ablesen des Fehlers. Genaue Frequenzen werden von einem temperaturgeregelten Quarzoszillator erzeugt. Alternativ kann auch ein 10-MHz-Referenzeingang verwendet werden. Die Timing-Genauigkeit von 0,1 ppm ist für die meisten Oszilloskope und Zeitzähler geeignet. Ein präziser Rechteckausgang bietet eine schnelle Anstiegszeit von weniger als 300 ps und ermöglicht Bandbreitentests bis zu 600 MHz. Das 5045 wird mit einer Windows-basierten virtuellen Steuerungssoftware geliefert. Diese ermöglicht es dem Benutzer, das Gerät über einen Laptop oder PC zu steuern. Die EasyCal-Software ist als Option erhältlich und ermöglicht eine automatisierte Prüfung und Kalibrierungsverwaltung. Merkmale - 1 mV bis 220 V Rechteckwelle/DC - Frequenz 0,1 bis 100 MHz - Zeitmarker 10 s bis 10 ns - Schneller Anstieg < 300 ps - Virtuelle Steuerung über Frontplatte oder PC - Option für 2,2-GHz-Wobbelung - Rubidium-Frequenzreferenz als Option - Kompatibel mit EasyCal-Software
