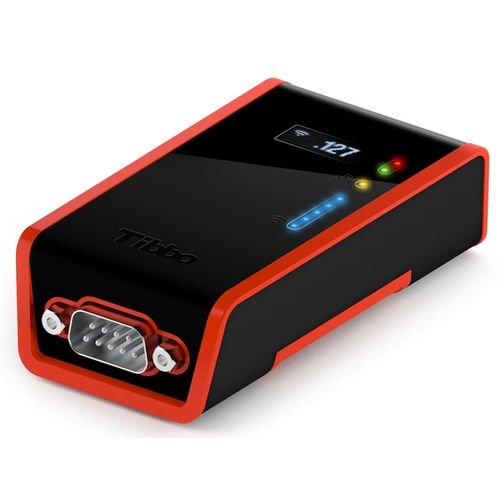

Serie-Geräteserver DS1101

ModbusEthernetDB9M

Das DS1101 ist ein kompakter Tibbo BASIC/C-programmierbarer Controller mit Ethernet- und optionaler Wi-Fi*-Konnektivität. Das DS1101 zielt auf Serial-over-IP- und serielle Steuerungsanwendungen ab. Das DS1101 verfügt über eine mehrkanalige RS232-Schnittstelle. Das Gerät hat einen einzelnen DB9M-Anschluss und ist preislich als Single-Port-Produkt konzipiert, verfügt aber über 3,5 unabhängige serielle Kanäle. Ein weiteres Merkmal des DS1101 ist der softwaregesteuerte Stromausgang an Pin 9 des DB9-Steckers (serieller Port) - Sie können ein angeschlossenes serielles Gerät direkt über das DS1101 mit Strom versorgen. Alternativ kann auch das DS1101 selbst über diesen Pin mit Strom versorgt werden. Das Gerät kann auch über seine Strombuchse oder das verfügbare Power-over-Ethernet-Modul* mit Strom versorgt werden. Zusätzlich kann das DS1101 mit einem 96x32 monochromen OLED-Display ausgestattet werden. Auf der Vorderseite des Geräts befinden sich acht LEDs: eine grüne und eine rote Hauptstatus-LED, eine gelbe Ethernet-Link-LED und fünf blaue LEDs, die u. a. für die Anzeige der Wi-Fi-Signalstärke verwendet werden können. Ein Buzzer ist ebenfalls vorhanden. Jedes DS1101 wird mit den DIN-Schienen- und Wandmontageplatten geliefert. Das DS1101 kommt vorinstalliert mit einer voll funktionsfähigen Serial-over-IP (SoI) Anwendung, die das DS1101 in ein leistungsstarkes Serial-over-IP (SoI) Gerät (auch bekannt als "Device Server") verwandelt. Eine vielseitige Modbus-Gateway-Anwendung ist ebenfalls verfügbar. * Die Optionen Wi-Fi und Power-over-Ethernet schließen sich gegenseitig aus.
