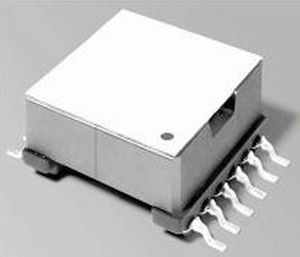

Isolationstransformator YCEFD series

verkapseltFernmeldetechnikmit Ferritkern

- Konzipiert für die Erfüllung des 30-W-PoE-Standards IEEE 802.3at-2009. Opérâtes bei 250 kHz mit 36-72 Volt Eingang. - 1500 Veff, eine Minute Isolation, Primär- und Vorspannung auf Sekundärseite - Ausgang der Vorspannungswicklung: 12 V; Sync-Wicklungsausgang: 5 V Kernmaterial Ferrit Endstücke RoHS Zinn-Silber über Zinn über Nickel über Phosphorbronze. Andere Abschlüsse sind gegen Aufpreis erhältlich. Gewicht 10,1 -10,7 g Umgebungstemperatur -40°C bis +125°C Lagertemperatur Komponente: -40°C bis +125°C. Tape-and-Reel-Verpackung: -40°C bis +80°C Beständigkeit gegen Lötwärme Max. drei 40-Sekunden-Reflows bei +260°C, Teile zwischen den Zyklen auf Raumtemperatur abgekühlt Moisture Sensitivity Level (MSL) 1 (unbegrenzte Lebensdauer des Bodens bei <30°C / 85% relative Luftfeuchtigkeit) 1. Die Induktivität wird bei 250 kHz, 0,2 Vrms, 0 Adc gemessen. 2. DCR für die Primär- und Sekundärwicklung ist mit parallel geschalteten Wicklungen. 3. Die Streuinduktivität gilt für die Primärwicklungen, wobei die Sekundärwicklungen kurzgeschlossen sind. 4. Das Wicklungsverhältnis ist mit den Primärwicklungen und den parallel geschalteten Sekundärwicklungen. 5. Diese Induktivitäten werden für 30% Welligkeitsstrom empfohlen. Eine Restwelligkeit von weniger als 30% kann die Verwendung von physisch größeren Induktivitäten erfordern. Wenn ein höherer Welligkeitsstrom die Verwendung kleinerer Induktivitäten erlaubt, kann das Risiko eines diskontinuierlichen Ausgangsstroms entstehen. 6. Betriebstemperaturbereich -40°C bis +125°C. 7. Elektrische Spezifizierungen bei 25°C. Siehe Doc 362 "Löten von oberflächenmontierten Komponenten" vor dem Löten.
