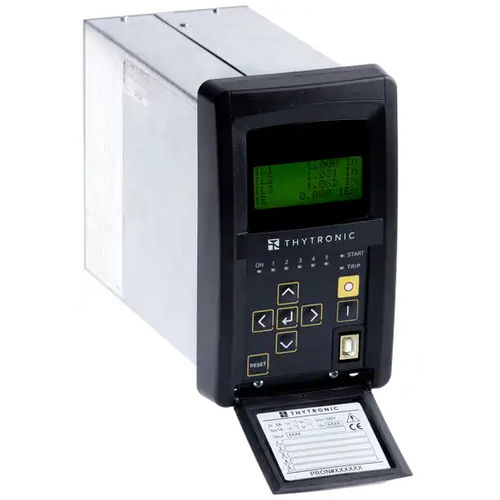

Überspannungsschutzrelais NC20

UnterspannungUnterstromAuslösekreis

Das Relais des Typs NC20 dient dem Schutz von Kondensatorbatterien und Oberwellenfilterkreisen im Nebenschluss. Die Kondensatorbatterien können die folgenden Konfigurationen haben: Einfacher Sternpunkt geerdet. Einfacher Sternpunkt ungeerdet (mit einem Widerstand am Ausgang des Neutralleiter-Unsymmetriespannungstransformators, um den entsprechenden Eingangsstrom für den Unsymmetrieschutz zu entwickeln). Zweifach-Sye ungeerdet. Die Kondensatorbatterien können sein: intern/extern abgesicherte oder schmelzsicherungslose Kondensatoreinheiten. Eine geeignete Kompensationsmethode ist vorgesehen, um den inhärenten unsymmetrischen Neutralleiterstrom zu kompensieren Die Schutzfunktionen 37, 49 und 50/51 (RMS) basieren auf der Effektivwertmessung der drei Phasenströme (Grundschwingung und Oberschwingungen bis zur 11.) STANDARD-SCHUTZ- UND STEUERELEMENTE - Unterspannung - Unterstrom - Gegenläufiger Überstromtransformator - Phasenüberstrom Seite H und Seite L - Maximaler Restüberstrom - Überspannung - Unterbrecher-Ausfall - Stromwandler-Überwachung - Überwachung des Auslösekreises SW PACK OPTIONALE KONFIGURATION - Thermisch mit Pt100-Fühlern Je nach Hardwarekonfiguration kann das Schutzrelais NC20 in verschiedenen Gehäuseformen geliefert werden, je nach den gewünschten Montageoptionen (Unterputz, Überstand, Rack oder mit separatem Bedienfeld). Es stehen sechs Ausgangsrelais zur Verfügung (zwei Wechsler, drei Schließer und ein Öffner); jedes Relais kann individuell als Normalzustand (stromlos, stromführend oder Impuls) und als Rückstellmodus (manuell oder automatisch) programmiert werden; für jedes Relais ist ein programmierbarer Timer vorgesehen (Mindestimpulsbreite). Der Benutzer kann die Funktion jedes Relais gemäß einer Matrixstruktur (Auslösematrix) programmieren.
