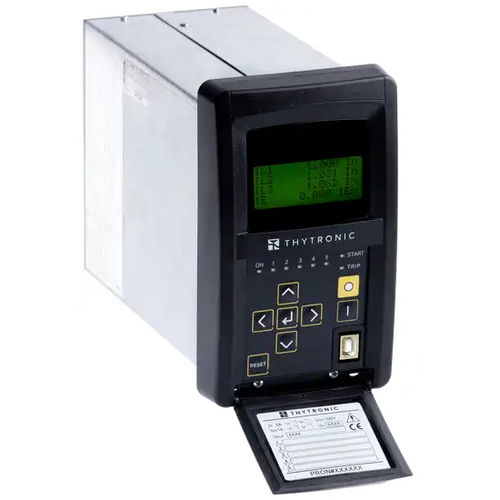

Überstromschutzrelais NA30

für TransformatorUnterputzIEC

Das Relais des Typs NA30 wird typischerweise in radialen MS-Netzen als Abzweig- oder Leistungstransformatorschutz eingesetzt: auf langen radialen Abzweigen in ungeerdeten oder Petersen-Spulen- und/oder hochohmig geerdeten Systemen auf der NS-Seite von parallel geschalteten Transformatoren mit beliebiger Erdung als Erdschlussschutz von parallel geschalteten Generatoren oder Generator-Transformator-Einheiten auf derselben Sammelschiene. Das Relais erfüllt die Anforderungen der CEI-016. STANDARD-SCHUTZ- UND STEUERELEMENTE - Wärmebild-Transformator - Phasenüberstrom Seite H und Seite L - Maximaler Restüberstrom - Restliche Überspannung - Erdungsgerichteter Überstrom - Unterbrecher-Ausfall - Stromwandler-Überwachung - Überwachung des Auslösekreises SW PACK OPTIONALE KONFIGURATION - Thermisch mit Pt100-Fühlern Es sind zwei unabhängige Gruppen von Einstellungen vorgesehen. Die Umschaltung zwischen den Profilen kann über MMI, Binäreingang und Kommunikation erfolgen. Je nach Hardwarekonfiguration kann das Schutzrelais NA30 in verschiedenen Gehäuseformen geliefert werden, abhängig von den gewünschten Montageoptionen (Unterputz, Überputz, Rack oder mit separatem Bedienfeld).
