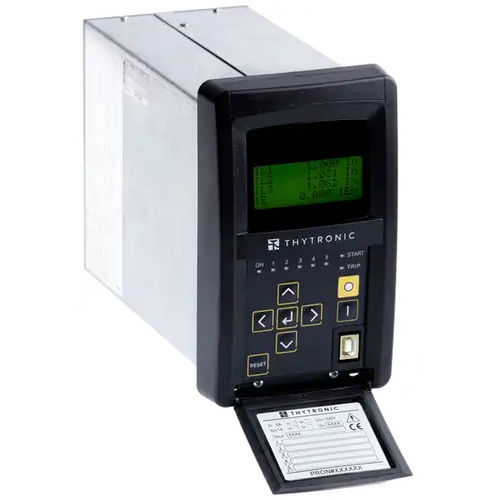

Überstromschutzrelais NA10

AuslösekreisACfür Beschicker

Der Relaistyp NA10 wird typischerweise in radialen Hoch-, Mittel- und Niederspannungsnetzen als Abzweig- oder Leistungstransformatorschutz eingesetzt. In fest geerdeten Netzen kann der Überstromzeitschutz auf Abgängen beliebiger Länge eingesetzt werden, während in ungeerdeten oder Petersen-Spulen- und/oder widerstandsgeerdeten Netzen der Überstromzeitschutz auf Abgängen kleiner Länge eingesetzt werden kann, um unerwünschte Auslösungen aufgrund des kapazitiven Strombeitrags des Abgangs bei externem Erdschluss zu vermeiden. Das Relais entspricht den Anforderungen der CEI 0-16. STANDARD-SCHUTZ- UND STEUERELEMENTE - Phasenüberstrom Seite H und Seite L - Maximaler Restüberstrom - Automatischer Wiedereinschalter - Unterbrecher-Ausfall - Stromwandler-Überwachung - Überwachung des Auslösekreises SW PACK OPTIONALE KONFIGURATION - Thermisch mit Pt100-Fühlern Drei Phasenstromeingänge und ein Fehlerstromeingang, mit nennströme unabhängig voneinander wählbar auf 1 A oder 5 A über DIP-Schalter. Zwei oder fünf Binäreingänge sind verfügbar mit programmierbarem zustand (aktiv-EIN/aktiv-AUS) und programmierbarem Timer (aktiv-zu OFF/ON oder ON/OFF Übergänge). Jedem Eingang können mehrere voreinstellbare Funktionen zugeordnet werden.
