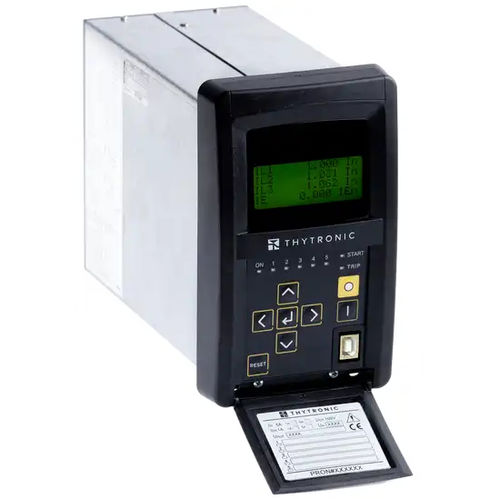

Überstromschutzrelais NA20

UnterstromAuslösekreisAC

Der Relaistyp NA20 wird typischerweise in Hoch-, Mittel- und Niederspannungs-Radialnetzen als Abzweig- oder Leistungstransformatorschutz eingesetzt. In fest geerdeten Netzen kann der Überstromzeitschutz auf Abgängen beliebiger Länge eingesetzt werden, während in ungeerdeten oder Petersen-Spulen- und/oder widerstandsgeerdeten Netzen der Überstromzeitschutz auf Abgängen geringer Länge eingesetzt werden kann, um unerwünschte Auslösungen aufgrund des kapazitiven Strombeitrags des Abgangs bei externem Erdschluss zu vermeiden. Neben dem Phasen- und Fehlerüberstromschutz sind die folgenden Schutzfunktionen vorgesehen: - Wärmebildschutz von Leitungen und Leistungstransformatoren. - Unterstromzeitschutz zur Überwachung der Leistungsschalteröffnung. - Verpolungsschutz gegen unsymmetrische Kurzschlüsse und unsymmetrische Lasten. - I2/I1-Schutz gegen Phasenunterbrechung bei Unterlast. STANDARD-SCHUTZ- UND STEUERELEMENTE - Phasenüberstrom Seite H und Seite L - Maximaler Restüberstrom - Unterbrecher-Ausfall - Stromwandler-Überwachung - Überwachung des Auslösekreises - Unterstrom - Gegenläufiger Überstrom - Wärmebild Transformator
