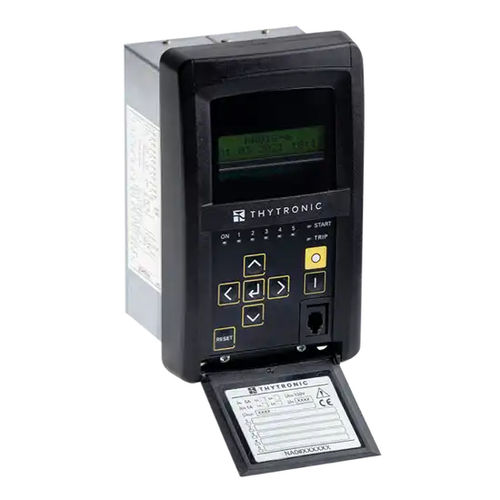

Überstromschutzrelais NA011

ACfür Beschickerfür Transformator

Das Relais des Typs NA011 kann in Radialnetzen als Abzweig- oder Transformatorschutz eingesetzt werden. In fest geerdeten Netzen kann der Überstromzeitschutz auf Abgängen beliebiger Länge eingesetzt werden, während in ungeerdeten oder Petersen-Spulen- und/oder widerstandsgeerdeten Netzen der Überstromzeitschutz auf Abgängen geringer Länge eingesetzt werden kann, um unerwünschte Auslösungen aufgrund des kapazitiven Strombeitrags des Abgangs bei externem Erdschluss zu vermeiden. Das Schutzrelais NA011 kann mit herkömmlichen Stromwandlern oder mit Stromeingängen mit geringer Leistung (LPCT) geliefert werden. Bei beiden Versionen kann der Fehlerüberstromschutz den gemessenen (Stromwandler oder symmetrischer Wandler) oder den berechneten Fehlerstrom verwenden. STANDARD-SCHUTZ- UND STEUERELEMENTE - Phasenüberstrom Seite H und Seite L - Maximal zulässiger Fehlerüberstrom - Automatischer Wiedereinschalter - Ausfall des Leistungsschalters
