Optische Küvette CVH100

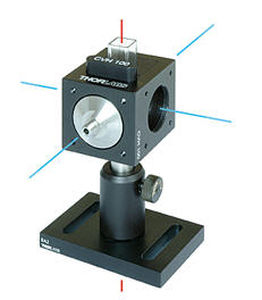

Merkmale Geeignet für Mikro- oder Makroküvetten Z-Abmessung Strahlhöhe: 8,5 mm SM1 (1.035"-40) und 30 mm Käfig kompatibel Pfosten montierbar über 1/4"-20 (M6) Gewindebohrer Der Küvettenhalter CVH100 wurde für die Aufnahme von Standard-Mikro- und Makroküvetten entwickelt und kann sowohl für Faser- als auch für Freiraumanwendungen verwendet werden. Der Halter verfügt über vier SM1-kompatible (1.035"-40) Lichtports und bietet somit zwei senkrechte Lichtwege für Transmissions- und Fluoreszenzmessungen. Beide optischen Achsen (blaue Linien auf dem Foto rechts) und die Achse für die Pfostenmontage (rot auf dem Foto rechts) haben einen gemeinsamen Kreuzungspunkt, der es dem Benutzer ermöglicht, den Halter zu drehen, während er die Ausrichtung zu den optischen Achsen in Freiraumanwendungen beibehält. Beim Kauf von Kleinmengen- oder Fensterküvetten wird oft eine Z-Dimension angegeben. Dieses Z-Maß ist die Länge vom Boden der Küvette bis zur Mitte des Probenkammerfensters auf der Küvette. Der CVH100 und der mitgelieferte Faseradapter sind so konzipiert, dass die Strahlhöhe 8,5 mm über dem Boden der Küvette liegt (siehe Registerkarte "Spezifikationen" für ein Diagramm).
