Merkmale
10 Modelle decken den Wellenlängenbereich von 150 nm bis 2.6 ab μm Wellenlängenbereich
Anstiegszeiten bis zu 1 ns
Dünnes Profil[3/4" (19,1 mm)] Ermöglicht Messungen in engen Räumen
SM05 Objektivrohr, SM1 Objektivrohr, Käfigsystem und Ø1/2" Postkompatibel
Interne A23 Bias-Batterie (im Lieferumfang enthalten)

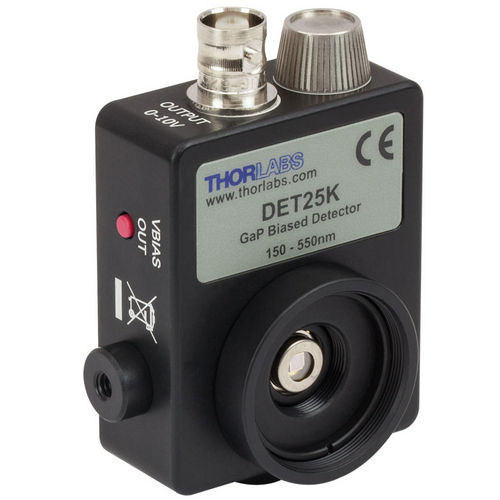

Die voreingenommenen Photodetektoren von Thorlabs sind in zehn Modellen erhältlich, die den Wellenlängenbereich vom UV bis zum mittleren IR (150 nm bis 2,6 µm) mit verbesserter Bandbreite und NEP-Leistung gegenüber früheren Modellen abdecken. Das schlanke Gehäuse ermöglicht es dem optischen Detektor, in enge Umgebungen zu gelangen. Jedes Modell wird komplett mit einer schnellen PIN-Fotodiode und einer internen Bias-Batterie in einem robusten Aluminiumgehäuse geliefert.
Mit einem breitbandigen DC-gekoppelten Ausgang sind diese Detektoren ideal für die Überwachung von schnell gepulsten Lasern sowie optischen Gleichstromquellen. Der Anodenstrom der direkten Fotodiode wird auf einer Seitenwand BNC bereitgestellt. Dieser Ausgang wird mit einem Abschlusswiderstand einfach in eine positive Spannung umgewandelt. Thorlabs empfiehlt bei Hochgeschwindigkeitssignalen die Verwendung eines 50Ω Lastwiderstandes (siehe unten). Für Anwendungen mit geringerer Bandbreite passt unser variabler Terminator (ebenfalls unten erhältlich) die gemessene Spannung schnell an.
---
