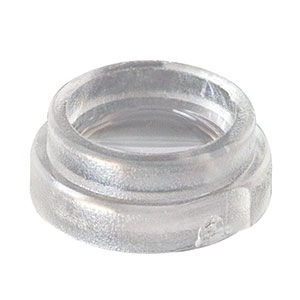

Sphärische Linse

KunststoffasphärischAntireflex

Merkmale Material: Kunststoff in optischer Qualität Außendurchmesser von 6,28 mm und 7,40 mm verfügbar Effektive Brennweiten von 4,60 mm bis 18,15 mm AR-beschichtet für 400 - 700 nm (-A-Beschichtung) Unsere asphärischen Kunststofflinsen, die unbeschichtet oder mit einer Antireflexionsbeschichtung für den beidseitig abgeschiedenen Bereich von 400 - 700 nm erhältlich sind, nutzen die Formgebungstechnologie, um vollplastische, beugungsnahe Optiken herzustellen. Diese Optiken wurden von Philips für Anwendungen mit hohem Volumen zu erschwinglichen Preisen entwickelt und sind ideal für Anwendungen mit niedrigem Stromverbrauch, die leichte Komponenten erfordern. Die Oberfläche der asphärischen Linse ist so konzipiert, dass sie eine sphärische Aberration eliminiert, die es ermöglicht, die Spotgröße und Kollimation eines monochromatischen Lichtstrahls beugungsbegrenzt zu gestalten. In Laserdiodensystemen werden die Schwierigkeiten bei der Aberrationskorrektur durch den hohen Divergenzwinkel des Strahls noch verstärkt. Da einzelne sphärische Linsen das Licht vor der Einführung der sphärischen Aberration nur unter kleinen Winkeln brechen können, werden oft drei oder vier Elemente benötigt, um das Licht der Laserdiode zu kollimieren. Im Gegensatz dazu kollimiert eine einzige asphärische Linse, ohne eine sphärische Aberration einzuführen. Bei der Verwendung zum Kollimieren oder Fokussieren von Licht sollte die Linse so ausgerichtet sein, dass die Seite mit einem größeren Krümmungsradius (d.h. die flachere Oberfläche) zur Punktquelle zeigt.http://img.directindustry.com/images_di/2ai/save-En.gif
