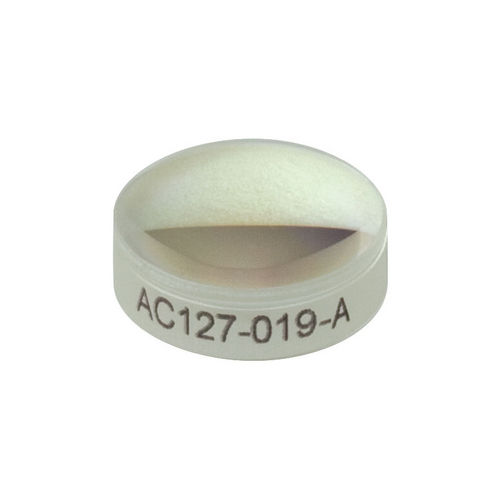

Doppelte Linse

aus BK7-GlasAchromatisch

Eigenschaften AR beschichteten für die 400 - 700 Nanometer Strecke positiven Doublet-Größen: Negativer Doublet Ø5 Millimeter, Ø6 Millimeter, Ø6.35 Millimeter, Ø8 Millimeter, Ø1/2 ", Ø1 ", Ø30 Millimeter und Ø2 " sortiert: Ø1/2 ", Ø1 " und Ø2 " 7.5 bis 1000 Millimeter die fokalen Längen für positive Doublets -20 bis -100 Millimeter die fokalen Längen für negativen Doublets Thorlabs zementierte achromatische Doublets werden optimiert, um ausgezeichnete Leistung in der sichtbaren Region zur Verfügung zu stellen. Unser Design für die achromatischen Doublets benutzt die Linie des Heliums ?d? (587.6 Nanometer, Gelb) und den Wasserstoff ?F? (486.1 Nanometer, Blaues/Grün) und ?C? (656.3 Nanometer, Rote) Linien, da diese Wellenlängen angemessen das sichtbare Spektrum darstellen und verwendet werden, die Abbe Zahl zu definieren, Vd, eines Materials. Beziehen Sie sich den Anwendung Vorsprung oben zu Information über die überlegene Leistung der achromatischen Doublets, die mit Unterhemdobjektiven verglichen werden und den auf Maßvorsprung für Beispiele der Maße, die gebildet werden können, indem man die passende Zemax® Akte für das achromatische Objektiv des Interesses downloadet. Zemax Akten können gefunden werden, indem man unten auf der Dokumentikone nahe bei der passenden Teilenummer klickt.
