Manueller Positionierer XYR1

drehbar1-Achsanalog

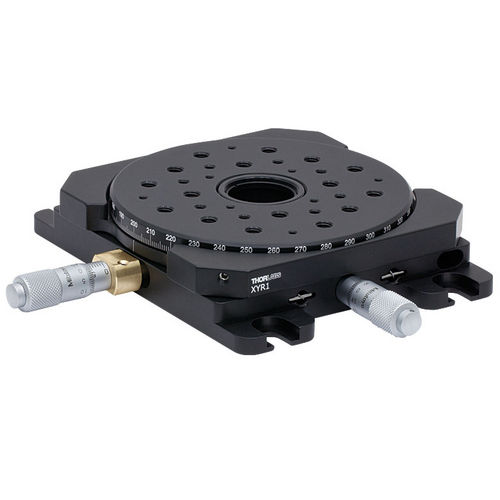

Die XYR1 ist eine Low-Profile-XY-Achse DeepL-Translation mit kontinuierlicher Drehung um die Z-Achse. Das zentrale SM1-Gewinde-Durchgangsloch ermöglicht den Einsatz des Tisches in einer Bildgebungsanwendung, die eine Beleuchtung von der Unterseite der Probe erfordert. Der Tisch enthält ein Array von 1/4"-20 (M6) und 8-32 (M4) Gewindebohrungen zur Befestigung von Proben und Komponenten. Zusätzlich verfügt der Tisch über acht 4-40 Gewindebohrungen um die zentrale Durchgangsbohrung, so dass er ohne Adapter mit dem 30 mm oder 60 mm Käfigsystem von Thorlabs verwendet werden kann. Die Mikrometer der X- und Y-Achse der DeepL-Übersetzung haben einen Verfahrbereich von 13 mm (1/2"). Eine gravierte Winkelskala entlang der Außenkante der Montagefläche des Tisches ermöglicht es dem Benutzer, die Winkelorientierung des Tisches einzustellen, die dann mit einer Feststellschraube fixiert werden kann. Die Verriegelung der Drehachse verhindert nicht die Verschiebung entlang der X- und Y-Achse. Um zu verhindern, dass angebrachte Komponenten die Drehung oder Translation des Tisches stören, befindet sich die Oberseite der Drehplattform über dem Rahmen des XYR1.
