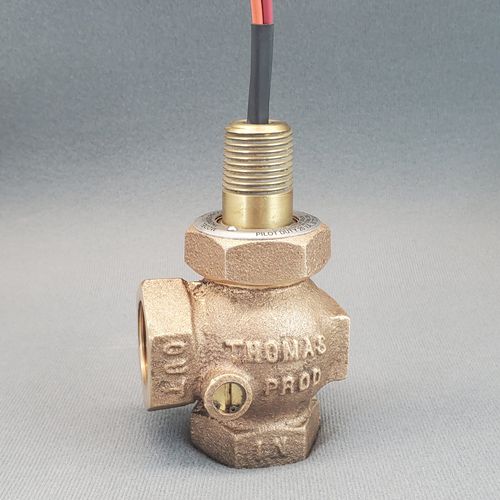

Durchflusswächter für Flüssigkeiten 1400

Reedfür GasHochtemperatur

Bei diesem Gerät handelt es sich um eine rechtwinklige und einstellbare Version unseres Modells 1300, einem Industriestandard. Wenn Sie die gleiche Genauigkeit und Robustheit wie das Modell 1100 benötigen, aber nur wenig Platz zur Verfügung haben oder eine Anwendung haben, für die ein 90°-Gerät besser geeignet wäre, ist dies das richtige Gerät für Sie. Der Schalter in diesem Gerät ist in einer werkseitig austauschbaren Kapsel silikonvergossen, um eine sehr hohe Vibrationsfestigkeit zu gewährleisten und ihn im Falle eines Ausfalls reparierbar zu halten. Dieses Modell verfügt über ein kugelförmiges, einteiliges Gussgehäuse, das einen geringeren Druckabfall bewirkt und Turbulenzen minimiert, während die Druckkapazität sehr hoch bleibt. Funktionsweise: Die Flüssigkeit strömt durch das Gehäuse, bei Durchflüssen unterhalb des "Sollwerts" umströmt die Flüssigkeit das Shuttle, bei steigendem Durchfluss beginnt das mit einem Magneten ausgestattete Shuttle, sich anzuheben und die Feder zusammenzudrücken, bis der Durchfluss den Sollwert erreicht; in diesem Fall betätigt der Magnet einen hermetisch abgedichteten Reed-Schalter im Inneren der Spindel. In diesem Fall betätigt der Magnet einen hermetisch versiegelten Reed-Schalter im Inneren der Spindel. Durchflüsse oberhalb des Sollwerts passieren den Shuttle ohne Probleme und halten die Einheit in Betrieb, bis die Durchflussrate zu sinken beginnt und die Feder beginnt, den Shuttle in die Ruheposition zurückzudrücken, bis der Magnet weit genug vom Schalter entfernt ist, um ihn zu deaktivieren. Durchflussmengen unterhalb des Sollwerts wirken sich nicht auf das Gerät aus und führen nicht zu dessen Auslösung. Durch Verstellen des Flügels kann eine bestimmte Menge des Stoffes den Kolben vollständig umgehen, wodurch der Sollwert angehoben wird. Die Schaufel dreht sich um 360°, funktioniert aber so, dass der Sollwert am höchsten ist, wenn der Einstellschlitz parallel zum Ein- und Auslass verläuft. Steht der Einstellschlitz der Schaufel senkrecht zum Ein- und Auslass, ist der Durchfluss-Sollwert am niedrigsten.
