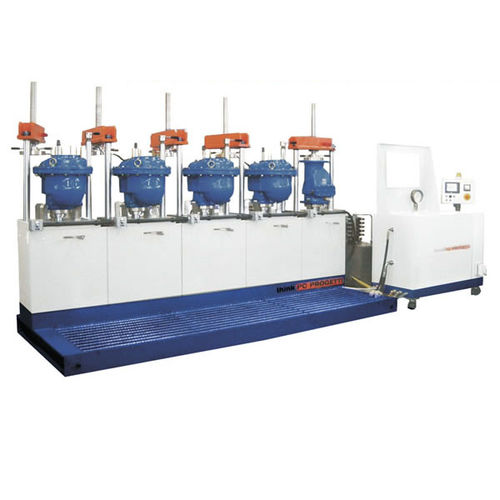

Druckprüfstand BV-5MV/20

Leckautomatischmanuell

UNIVERSALSPANNUNG Vertikaler Prüfstand mit universellem Spannsystem: -Pratzen auf RF/RJ-Ventilen -Pressklemmung -Innere Radialdichtung. 5 Prüfplätze für Mehrfachdruckprüfungen verfügbar. Die geschraubten Säulen gewährleisten die vollständige Abwesenheit von äußeren Kräften auf den Ventilkörper. Dieses Vorrecht macht es konform mit den am meisten verbreiteten internationalen Prüfnormen. Die obere Reaktionsbrücke kann durch eine 90°-Drehung in Fahnenform entfernt werden. Auf diese Weise werden die Ladevorgänge erleichtert. Die Wasserrückgewinnung erfolgt auch bei Rückschlagventilen automatisch. Eine Vorrichtung zum Öffnen von Rückschlagventilen ist auf Anfrage erhältlich. Der Prüfstand wird von einer SKA-100 Druckbeaufschlagungsanlage gesteuert REAKTIONSKRAFT : 5x20TON LÄNGE MAX : 340mm LÄNGE MIN : 50mm MAX DURCHMESSER DER FLÜCHE : 300mm BASEMENT WATER VESSEL : 100 Liter ca. ZULÄSSIGE ANSCHLÜSSE : BW, SW, RF, RJ ANSCHLUSSART : Typ 2 - Bohrungsstopfen ABMESSUNGEN (MECH) : 1200 (L) x 1490 (T) x 1950/2305 (H)
