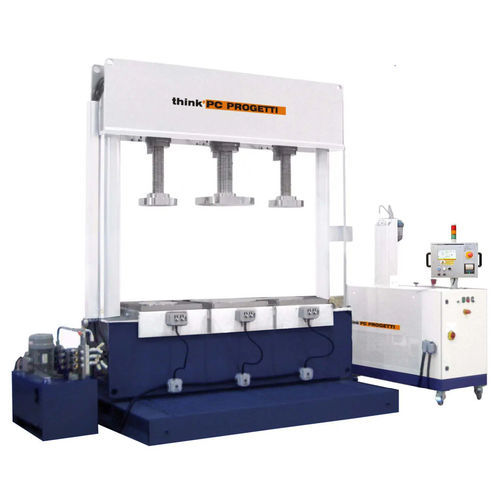

Druckprüfstand BV-3V/270L

LeckautomatischPLC-gesteuert

INNERE RADIALDICHTUNG (BOHRUNGSSTOPFEN) 3 LADESCHALEN DIFFERENZIERTE BELASTUNG Vertikaler Prüfstand mit innerer Radialdichtung in Klemmausführung. 3 Prüfplätze stehen für zeitgemäße Druckprüfungen zur Verfügung. Die verschraubten Säulen gewährleisten die vollständige Abwesenheit von äußeren Kräften auf das Ventilgehäuse. Dieses Vorrecht macht es konform mit den am meisten verbreiteten internationalen Teststandards. Verschiedene Schraubendurchmesser ermöglichen die Erweiterung des Prüfbereichs der Ventile. Der Prüfstand wird von einer SKMM-100 Druckbeaufschlagungsvorrichtung gesteuert REAKTIONSKRAFT (GESAMT) : 270 TON 3x90 TON 2x125 TON (seitlich) 1x200TON (mittig) (Siehe Tabelle Arbeitsgrenzen) VENTIL-LÄNGE MAX : 1200mm VENTILLÄNGE MIN : 500mm Abstand Mitte-Mitte : 650mm LASTHÖHE : 970mm SCHRAUBENHUB : 700mm LADUNGSTRÄGER LRNGHT : 3unabhängig WASSERKANAL IM UNTERGESCHOSS : 450 Liter ZULÄSSIGE ANSCHLÜSSE : BW, SW, RF, RJ KLEMMSTIL : Typ 2 - Innenradial ABMESSUNGEN (MECH) : 2200(L) x 1200(T) x 2750H)
