Druckprüfstand BV-3V/150LP

Leckautomatischmanuell

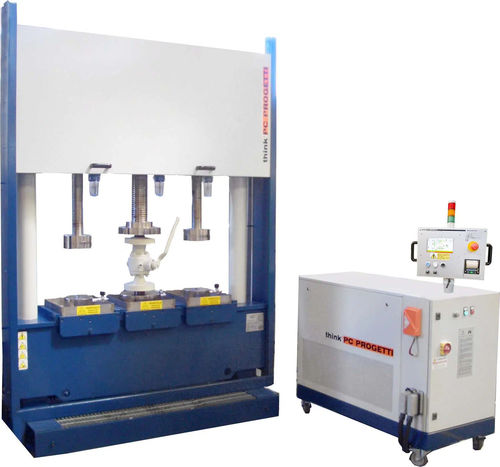

INNERE RADIALDICHTUNG (BOHRUNGSSTOPFEN) 3 LADESCHALEN DIFFERENZIERTE BELASTUNG Vertikaler Prüfstand mit innerer Radialdichtung in Klemmausführung. 3 Prüfplätze stehen für zeitgemäße Druckprüfungen zur Verfügung. Die verschraubten Säulen gewährleisten die vollständige Abwesenheit von äußeren Kräften auf das Ventilgehäuse. Diese Eigenschaft macht den Prüfstand konform mit den am meisten verbreiteten internationalen Prüfnormen. Der Prüfstand wird von einer SKA-100 Druckbeaufschlagungsanlage gesteuert REAKTIONSKRAFT (GESAMT) : 150 TON 1x150 TON 2x75 TON 3x50 TON (siehe Tabelle der Arbeitsgrenzen) VENTILLÄNGE MAX : 950mm VENTILLÄNGE MIN : 0mm Abstand Mitte-Mitte : 450mm Beladungshöhe : 1000mm LÄNGE DER LADESCHALE : 300mm MAX FLANSCH-DURCHMESSER : 450mm WASSERKANAL IM UNTERGESCHOSS : 400 Liter ZULÄSSIGE ANSCHLÜSSE : BW, SW, RF, RJ ANSCHLUSSART : Typ 2 - Innenradial ABMESSUNGEN (MECH) : 1860(L) x 1250(P) x 2750(H)
