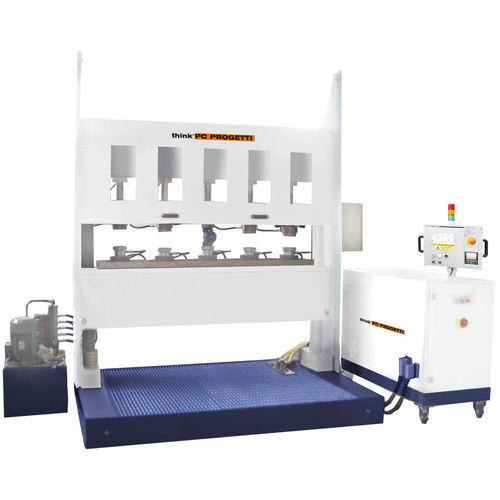

Druckprüfstand BV-5CV/100P

Leckautomatischmanuell

KOMBINIERTE KLEMMUNG, INNERE RADIALDICHTUNG + PROPORTIONALE PRESSUNG 3 LADESCHALEN Vertikaler Prüfstand mit innerer Radialdichtung und proportionaler Pressung. Er verfügt über 5 Prüfplätze mit kombinierter Klemmung. Mit dem Hydraulikzylinder (Unterseite) kann der Bediener Flanschventile mit proportionaler Pressung prüfen, wobei die Presskraft automatisch entsprechend dem Wasserdruck im Inneren des Ventils gesteuert wird und die Ergebnislast auf ein Minimum reduziert wird. Mit den geschraubten Säulen können BW- und SW-Abschlüsse mit der inneren Radialdichtung geprüft werden. Durch die Kombination dieser beiden verschiedenen Spannarten ist die Anlage für alle Arten von Ventilen geeignet. Die Einheit kann durch ein SKA-100 Druckbeaufschlagungsgerät gesteuert werden. REAKTIONSKRAFT : 100 TON (10% Mindestpressung) 5x20 TON (siehe Tabelle Arbeitsgrenzen) VENTILLÄNGE MAX : 500mm VENTILLÄNGE MIN : 50mm Abstand Mitte-Mitte : 300mm BELADEHÖHE : 1000mm WASSERBEHÄLTER IM UNTERGESCHOSS : 200 Liter ZULÄSSIGE ANSCHLÜSSE : BW, SW, RF, RJ ANSCHLUSSSTIL : Typ 3 - Kombiniert KONTROLLE DER ANSCHLUSSKRAFT : Automatisch innerhalb eines Intervalls von 5...100%, proportional zum hydrostatischen Druck im Inneren des zu prüfenden Ventils. Regelverstärkung durch den Bediener gesteuert ABMESSUNGEN (MECH) : 2106 (L) x 1420 (T) x 2536 (H) (Kufe nicht enthalten)
