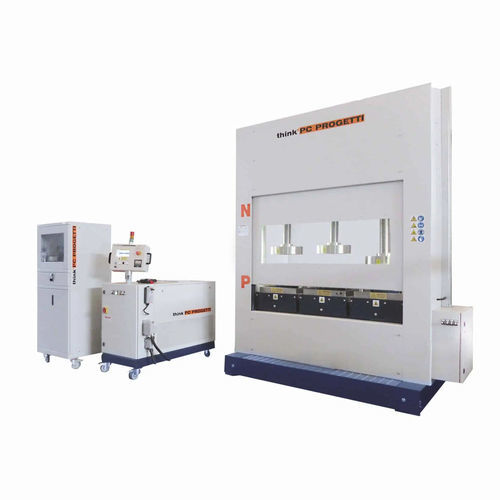

Druckprüfstand BV-3CV/240SH

Leckautomatischmanuell

KOMBINIERTE KLEMMUNG, INNERE RADIALDICHTUNG + PROPORTIONALE PRESSUNG 3 LADESCHALEN Vertikaler Prüfstand mit kombinierter Einspannung. Es stehen 3 Prüfplätze mit kombinierter Klemmung zur Verfügung. Mit dem Hydraulikzylinder (Unterseite) können die Bediener Flanschventile mit proportional gesteuerter Pressung prüfen, bei der die Presskraft automatisch entsprechend dem Wasserdruck im Inneren der Ventile gesteuert wird und die Ergebnislast auf ein Minimum reduziert wird. Mit den geschraubten Säulen können Sie BW- und SW-Abschlüsse mit diesen inneren Radialdichtungen prüfen. Durch die Kombination dieser beiden verschiedenen Spannarten ist der Prüfstand für alle Ventilarten geeignet. Jede Station hat eine eigene Ladeschale, die das Beladen von 3 unabhängigen Einheiten vereinfacht. Die Anlage kann durch ein SKA-100 Druckbeaufschlagungsgerät gesteuert werden. REAKTIONSKRAFT (GESAMT) : 240 TON (10% Mindestpressung) 3x80 TON (siehe Tabelle Arbeitsgrenzen) VENTILLÄNGE MAX : 1000mm VENTILLÄNGE MIN : 150mm Beladungshöhe : 1100mm ABSTAND ZWISCHEN DEN PLÄTZEN : 580mm WASSERBECKEN IM UNTERGESCHOSS : 400 Liter ZULÄSSIGE ABSCHLÜSSE : BW, SW, RF, RJ ANSCHLUSSSTIL : Typ 3 - Kombiniert KONTROLLE DER ANSCHLUSSKRAFT : Automatisch innerhalb eines Intervalls von 5...100%, proportional zum hydrostatischen Druck im Inneren des zu prüfenden Ventils. Regelverstärkung durch den Bediener gesteuert LÄNGE DER LADESCHALE : 500mm
