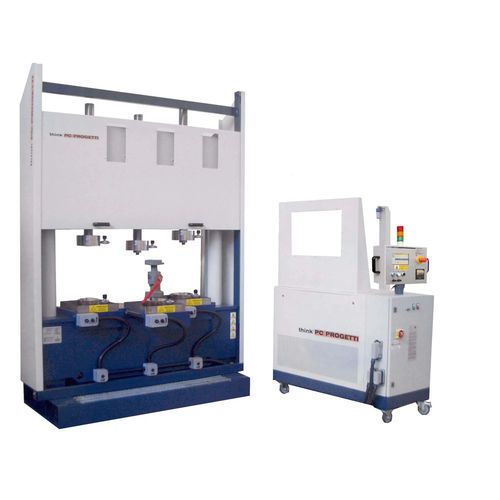

Druckprüfstand BV-3V/150P

Leckautomatischmanuell

INNERE RADIALDICHTUNG (BOHRUNGSSTOPFEN) 3 LADESCHALEN DIFFERENZIERTE BELASTUNG Vertikaler Prüfstand mit innerer Radialdichtung in Klemmausführung. 3 Prüfplätze stehen für zeitgemäße Druckprüfungen zur Verfügung. Die verschraubten Säulen gewährleisten die vollständige Abwesenheit von äußeren Kräften auf das Ventilgehäuse. Diese Eigenschaft macht den Prüfstand konform mit den am meisten verbreiteten internationalen Prüfnormen. Der Prüfstand wird von einer SKA-100 Druckbeaufschlagungsanlage gesteuert REAKTIONSKRAFT (GESAMT) : 150 TON 3x50 TON (siehe Tabelle der Arbeitsgrenzen) VENTILLÄNGE MAX : 700mm VENTILLÄNGE MIN : 0mm BELASTUNGSHÖHE : 900mm MAX FLANSCH-DURCHMESSER : 450mm WASSERBEHÄLTER IM UNTERGESCHOSS : 250 Liter ZULÄSSIGE ANSCHLÜSSE : BW, SW, RF, RJ KLEMMSTIL : Typ 2 - Innenradial LÄNGE DER LADESCHALE : 300mm ABMESSUNGEN (MECH) : 1860(L) x 1250(T) x 2750(H)
