MOBILE BRÜCKE
PROPORTIONALE PRESSKLEMME

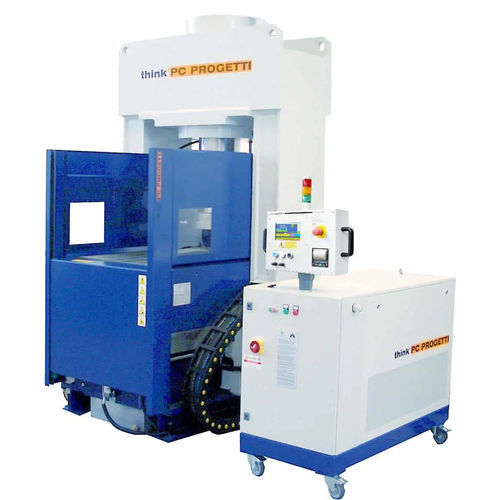

Vertikaler Prüfstand mit gesteuerter Pressklemme; die Presskraft wird automatisch entsprechend dem Wasserdruck im Inneren der Ventile gesteuert, und die resultierende Belastung wird auf ein Minimum reduziert.
Die mobile obere Seitenbrücke ermöglicht die vertikale Beladung der Ventile und die Möglichkeit, zwei Arbeitsstände zu haben; während der erste in Betrieb ist, kann der zweite für die nächsten Ventile vorbereitet werden.
Im Untergeschoss befindet sich ein Wasserbehälter und ein externer Wasserbehälter kann als Option hinzugefügt werden.
Die Verwendung eines offenen Schlosses als Reaktionsstruktur an der Oberseite ermöglicht es dem Benutzer, die Ventilsitze während der Prüfung visuell zu inspizieren.
Der Prüfstand hat einen gepanzerten Stahlschutz an 3 Seiten.
Die Vorderseite kann durch ein mobiles horizontales Schiebetor (optional) geschlossen werden.
Eine Marketing-Maschine ist direkt an die SPS-Steuerung angeschlossen, um die Seriennummern auf dem geprüften Teil zu markieren.
Der Prüfstand wird von einem SKA-100 Druckausgleichsrahmen gesteuert
Die BV-PMC/500S hat eine Ventillänge von 200 mm bis 700 mm und einen maximalen Säuleninnenabstand von 1000 mm.
Die Abmessungen betragen 1460(L) x 2360(P) x 2600(H) mm.
---
