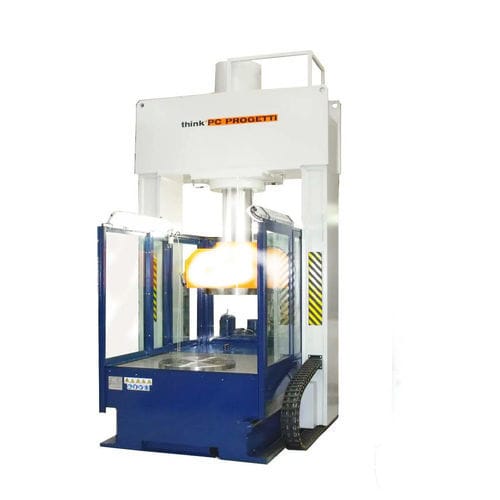

Vertikale Prüfstand BV-PMC/650
DruckLeckautomatisch

vertikale Prüfstand
vertikale Prüfstand
vertikale Prüfstand
vertikale Prüfstand
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Testart
Druck, Leck
Funktionmodus
automatisch, PLC-gesteuert, PC-steuerbar
Getestetes Produkt
für Ventil
Bereich
Industrie
Technologie
mechanisch, pneumatisch, elektrohydraulisch
Konfigurierung
vertikal

Beschreibung

MOBILE BRÜCKE. PROPORTIONALE PRESSKLEMME Vertikaler Prüfstand mit gesteuerter Pressklemme; die Presskraft wird automatisch entsprechend dem Wasserdruck im Inneren der Ventile gesteuert, und die resultierende Belastung wird auf ein Minimum reduziert. Die mobile obere Seitenbrücke ermöglicht die vertikale Beladung der Ventile und die Möglichkeit, zwei Arbeitsstände zu haben; während der erste in Betrieb ist, kann der zweite für die nächsten Ventile vorbereitet werden. Im Untergeschoss befindet sich ein Wasserbehälter und ein externer Wasserbehälter kann als Option hinzugefügt werden. Die Verwendung eines offenen Schlosses als Reaktionsstruktur an der Oberseite ermöglicht es dem Benutzer, die Ventilsitze während der Prüfung visuell zu inspizieren. Der Prüfstand hat einen 3-seitigen Panzerglasschutz nach EN1063. Die Vorderseite kann durch ein mobiles horizontales Schiebetor (optional) geschlossen werden. Die Oberseite der Crociera ist mit einer Schnellverbindung (Foto 2) für das Dichtungsplateau ausgestattet, und ein Montagewerkzeug ist ebenfalls enthalten (Foto 1). Die Anlage wird durch einen SKA-100 Druckausgleichsschlitten gesteuert REAKTIONSKRAFT (SIEHE TABELLE DER ARBEITSGRENZEN) : 650TON (10% Mindestpressung) (Siehe Tabelle der Arbeitsgrenzen) ARBEITSSTÄNDE : 1 (2 auf Anfrage) ZULÄSSIGE GRÖSSEN : DN700/DN2000PN16/PN64 LÄNGE MAX : 1250mm LÄNGE MIN : 200mm SPALTEN INNENABSTAND : 1600mm BELADEHÖHE : 1000mm BRÜCKENHUB : 1300mm WASSERKANAL IM UNTERGESCHOSS : 220 Liter (nur für verschüttetes Wasser, nicht für die Lagerung) ERLAUBTE ANSCHLUSSARTEN : RF, RJ ANSCHLUSSART : Typ 1 - Proportionale Pressklemmung KONTROLLE DER KLEMMKKRAFT : Automatisch innerhalb eines Intervalls von 10..100%, proportional zum hydrostatischen Druck im Inneren des zu prüfenden Ventils. ABMESSUNGEN : 2350(L) x 2900(P) x 4240(H)

---
