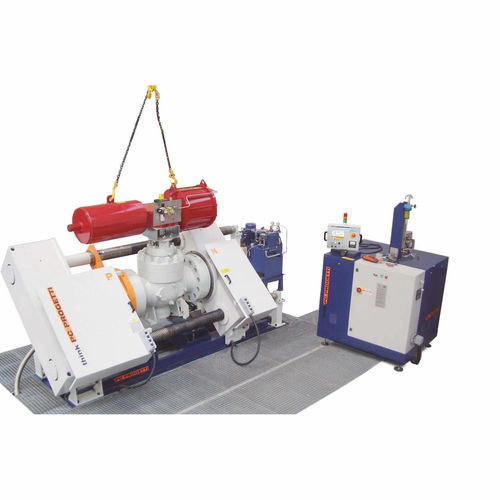

Druckprüfstand BO45-2CV/500

HaltbarkeitLeckDurchfluss

Horizontaler Prüfstand mit kombinierter Spannvorrichtung: innere Radialdichtung und Pressenspannvorrichtung. Die bewegliche Reaktionsbrücke wird von zwei geschraubten Säulen bewegt, die sicherstellen, dass keine äußeren Kräfte auf den Ventilkörper wirken, und ein Hydraulikzylinder kann die Pressung mit oder ohne Proportionalsteuerung vornehmen. Dank dieser Vorzüge entspricht es den am meisten verbreiteten internationalen Prüfnormen. Im Untergeschoss ist ein Wasserbehälter als Wasserreservoir für die Prüfverfahren installiert. Komplette Durchflussmessersätze können installiert werden (siehe Option), um Dichtheitsprüfungen an Regelventilen durchzuführen. Der Prüfstand wird von einem SKA-500 Drucksteigerungsgerät gesteuert REAKTIONSKRAFT : 500 TON (10% Mindestpressung) (siehe Tabelle Arbeitsgrenzen) VENTIL-LÄNGE MAX : 1760mm VENTILLÄNGE MIN : 0mm SPALTE INNEN LICHTRAUM : 1160mm HÖHE DER DURCHFLUSSACHSEN : 1000 mm über dem Boden WASSERKANAL IM UNTERGESCHOSS : 470 Liter ZULÄSSIGE ABSCHLÜSSE : BW, SW, RF, RJ SPANNSTIL : Typ 3 - Kombinierte innere Radialspannung & Pressspannung mit Proportionalsteuerung. ABMESSUNGEN : 3450(L) x 2000(P) x 2000(H)(Mechanische Struktur)
