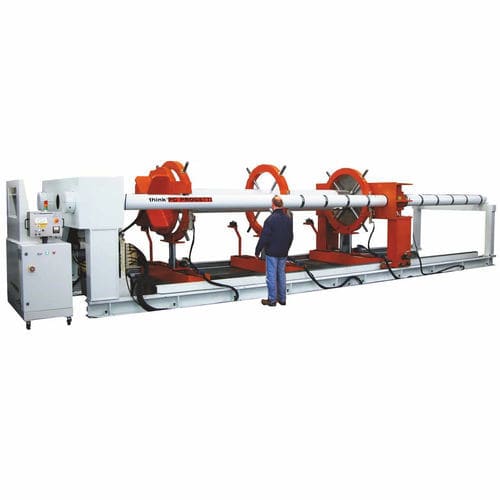

Druckprüfstand BOT-2CSV/1200

PLC-gesteuertfür Rohrehydraulisch

DOPPELT SEKTORISIERTE SÄULEN UND PROPORTIONALE PRESSKLEMMUNG Prüfstände für Rohre mit der Spannart Nr. 2 "Innere/äußere Dichtungen". Die Reaktionsbrücken sind durch Sektorsäulen verbunden, die es ermöglichen, die maximale Rohrlänge einzustellen. Die Feineinstellung der Rohre erfolgt über den Hub des Presszylinders. Die rechte Reaktionsbrücke ist in der Lage, über die gesamte Säulenlänge zu laufen, um einen breiten Bereich von Rohrlängenmaßen abzudecken, wie in der technischen Tabelle unten beschrieben. Die Rohre werden mit einem Kran von oben geladen, während 4 hydraulische "Lunette"-Heber die Rohre während der gesamten Versuchsdauer stützen und in der Lage sind, die Ausrichtung auf den Dichtungsköpfen zu zentrieren und zu "halten", um ein Verbiegen der Rohre während der Versuche zu vermeiden. Im Untergeschoss befindet sich ein Wasserbehälter mit Verdunstungsbegrenzungsvorrichtung. Der Prüfstand benötigt keine Fundamentvorbereitung. Der Prüfstand wird von einer Druckbeaufschlagungsanlage der SKA-Klasse gesteuert, die bis zu 1000 l/min Wasser einfüllen kann. REAKTIONSKRAFT: 1200 TONNEN Art der Klemmung: Typ 2 - externe Radialdichtungen MAX-ROHRLÄNGE : 7100 mm MIN-ROHRLÄNGE : 1500 mm MAX-ROHRDURCHMESSER : 1020 mm ZULÄSSIGER ELLIPTISCHER FEHLER : 0,5% Höhe der Fließachsen : 1550 mm WASSERBEHÄLTER IM UNTERGESCHOSS : 6000 Liter MAX TESTDRUCK : 700 / 1050 bar FÜLLFLUSS : 500 Liter/min VORBEFÜLLUNGSVAKUUM : 160 m /h PNEUMATISCHE VERSORGUNG : 6,5 bar @ 1100 Nl/min Trockene Luft, nicht geölt ABMESSUNGEN : 9700(L) x 2500(P) x 2180(H)
