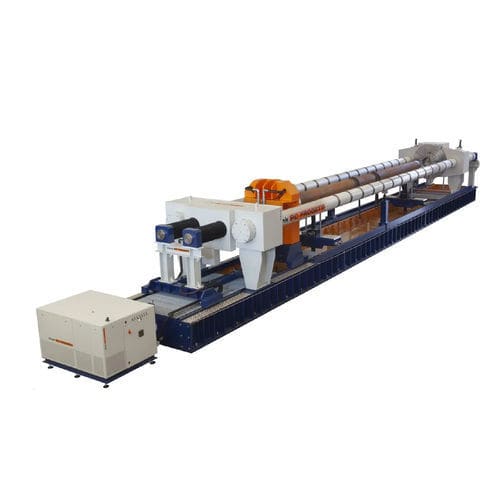

Druckprüfstand BOT-2CSV/1500

automatischfür RohreIndustrie

DOPPELT SEKTORISIERTE SÄULEN AUSSENLIEGENDE RADIALDICHTUNGEN ODER AUTOADAPTIVE DICHTUNGEN ZUM EINSPANNEN Prüfstand für Rohre mit Klemmung Nr. 2 "innere/äußere Dichtung" oder Nr. 8 "Überdruck auto-adaptive Dichtungen" für elliptische Formfehler. Die Reaktionsbrücken sind durch Sektorsäulen verbunden, die es ermöglichen, die maximale Rohrlänge einzustellen. Die Feinjustierung der Rohre erfolgt über geschraubte Säulen. Die rechte Reaktionsbrücke kann über die gesamte Säulenlänge verfahren werden, um ein breites Spektrum an Rohrmaßen abzudecken, wie in der technischen Tabelle unten beschrieben. Das Beladen der Rohre erfolgt mit einem Kran von oben, während 2 hydraulische "V"-förmige Hebevorrichtungen die Rohre während des gesamten Tests unterstützen. Sie sind in der Lage, die Ausrichtung auf Dichtungsköpfe zu zentrieren. Im Untergeschoss befindet sich ein Wasserbehälter mit einer Verdunstungsbegrenzungsvorrichtung (optional). Der Prüfstand benötigt kein Fundament. Er wird von einer Druckbeaufschlagungsanlage der SKA-Klasse gesteuert, die bis zu 2000 l/min Wasser füllen kann. REAKTIONSKRAFT: 1500 TONNEN ANSCHLUSSART : Typ 8 - außenliegende Radialdichtungen mit selbstanpassenden Überdruckdichtungen / Typ 2 - innenliegende/außenliegende Dichtungen- MAX-ROHRLÄNGE : 12750 mm MIN-ROHRLÄNGE : 1000 mm MAX-MIN-ROHRDURCHMESSER : 1219 (48") mm - 203 (8") mm ZULÄSSIGER ELLIPTISCHER FEHLER : 1,5% HÖHE DER DURCHFLUSSACHSEN : 1750 mm WASSERBEHÄLTER IM UNTERGESCHOSS : 21000 Liter MAX TESTDRUCK : 6 / 800 bar FÜLLFLUSS : 4000 Liter/min PNEUMATISCHE VERSORGUNG : 7 bar @ 2000 Iters/min ABMESSUNGEN : 20605(L) x 2915(P) x 2885(H)
