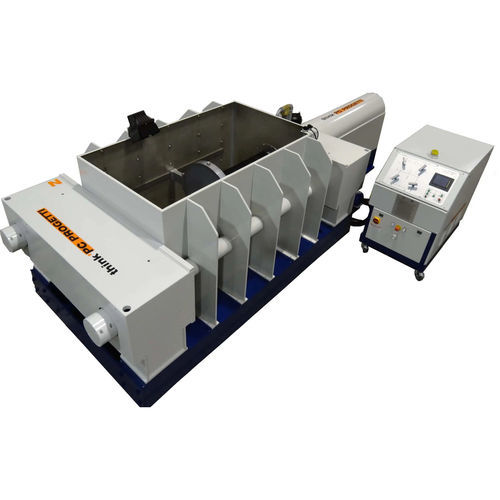

Druckprüfstand BOI-V/250

PLC-gesteuertfür Tauch für Ventilehorizontal

HORIZONTALE BELASTUNG INNERER RADIALDICHTUNGEN (BOHRUNGSSTOPFEN) Horizontaler Prüfstand mit innerer Radialdichtung in Klemmausführung. Die bewegliche Reaktionsbrücke wird von einer geschraubten Säule bewegt, die sicherstellt, dass keine äußeren Kräfte auf den Ventilkörper wirken. Diese Eigenschaft macht es konform mit den am meisten verbreiteten internationalen Prüfnormen. Ein Behälter um das Ventil herum kann mit Wasser gefüllt werden, um externe Leckagen bei GAS-Tests visuell zu überprüfen. Der Prüfstand wird von der SKMM/GAS-Druckbeaufschlagungsanlage gesteuert REAKTIONSKRAFT : 250 TON (siehe Tabelle der Arbeitsgrenzen) VENTILLÄNGE MAX : 1550 mm VENTILLÄNGE MIN : 150 mm SPALTE INNEN LICHTRAUM : 1150 mm BELADEHÖHE : 868 mm (Höhe der Durchflussachsen vom Boden) KESSEL INNENABMESSUNG : 1930(L) x 1065(D) x 1100(H) VESSELKAPAZITÄT : 2260 Liter FÜLL-/ WIEDERHERSTELLUNGSPUMPEN : 500 Liter/min (1000 Liter/min optional) ZULÄSSIGE ANSCHLÜSSE : BW, SW, RF, RJ ANSCHLUSSART : Typ 2 - Innenradial ABMESSUNGEN (MECHANISCH) : 4500(L) x 1690(T) x 1415(H)
