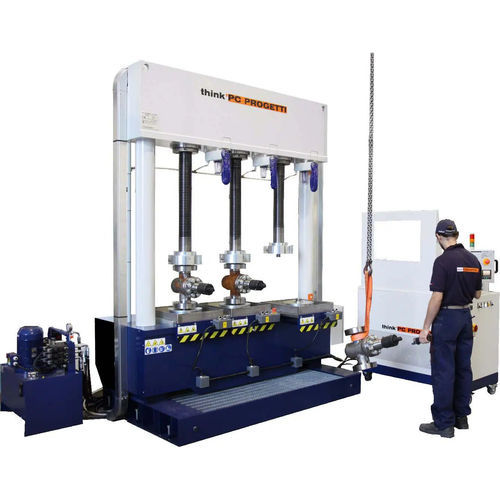

Druckprüfstand BV-3V/240

PLC-gesteuertfür VentilIndustrie

INNERE RADIALDICHTUNG (BOHRUNGSSTOPFEN) 3 LADESCHALEN Vertikaler Prüfstand mit innerer Radialdichtung in Klemmausführung. 3 Prüfplätze stehen für zeitgemäße Druckprüfungen zur Verfügung. Die geschraubten Säulen gewährleisten die vollständige Abwesenheit von äußeren Kräften auf das Ventilgehäuse. Diese Eigenschaft macht den Prüfstand konform mit den am weitesten verbreiteten internationalen Prüfnormen. Der Prüfstand wird von einer SKMM-100 Druckbeaufschlagungsvorrichtung gesteuert REAKTIONSKRAFT (GESAMT) : 3x80 TON (siehe Tabelle der Arbeitsgrenzen) VENTILLÄNGE MAX : 700 mm VENTILLÄNGE MIN : 150 mm ABSTAND VON MITTE ZU MITTE : 580 mm BELADEHÖHE : 1170 mm WASSERKASTEN IM UNTERGESCHOSS : 400 Liter LADETRÄGER : 3 Stück unabhängig voneinander LÄNGE DER LADEFLÄCHE : 400 mm ZULÄSSIGE ANSCHLÜSSE : BW, SW, RF, RJ KLEMMSTIL : Typ 2 - Innenradial ABMESSUNGEN (MECH) : 2200(L) x 1200(P) x 2450(H)
