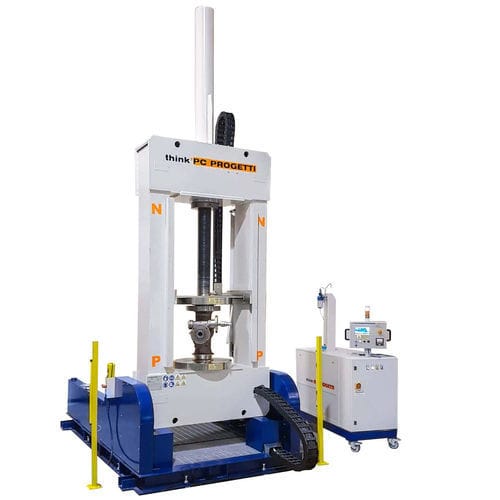

Schrägstellbare Prüfstand BOR-CV/250

DruckDurchflussPLC-gesteuert

KOMBINIERTES SPANNEN MIT 90° KIPPBARKEIT Horizontaler Prüfstand mit "kombinierter Klemmung". Die bewegliche Reaktionsbrücke wird durch eine geschraubte Säule bewegt, die die vollständige Abwesenheit von äußeren Kräften auf den Ventilkörper durch eine proportionale Pressklemmung sicherstellt. Dank dieser Eigenschaft entspricht der Prüfstand den gängigsten internationalen Prüfnormen. Außerdem kann die Durchflussachse des Ventils um 90° gekippt werden, je nach der vom Kunden bevorzugten Prüfposition. Im Untergeschoss ist ein Wasserbehälter als Wasserreservoir für die Prüfverfahren installiert. Der Prüfprozess wird von einem SKA-100 Druckbeaufschlagungsskid gesteuert. REAKTIONSKRAFT : 250 TON (siehe Tabelle der Arbeitsgrenzen) VENTILLÄNGE MAX : 1300 mm VENTILLÄNGE MIN : 0 mm SPALTEN INNEN LICHTRAUM : 1100 mm HÖHE DER DURCHFLUSSACHSEN IN HORIZONTALER POSITION : 720 mm BELADEHÖHE IN VERTIKALER POSITION : 1220 mm WASSERKANAL IM UNTERGESCHOSS : 300 Liter ZULÄSSIGE ANSCHLÜSSE : BW, SW, RF, RTJ ANSCHLUSSART : Typ 3 - Kombiniert ABMESSUNGEN (MECH) HORIZONTAL : 2120(L) x 2900(P) x 970(H) ABMESSUNGEN (MECH) VERTIKAL : 2120(L) x 2900(P) x 3300/4100(H)
