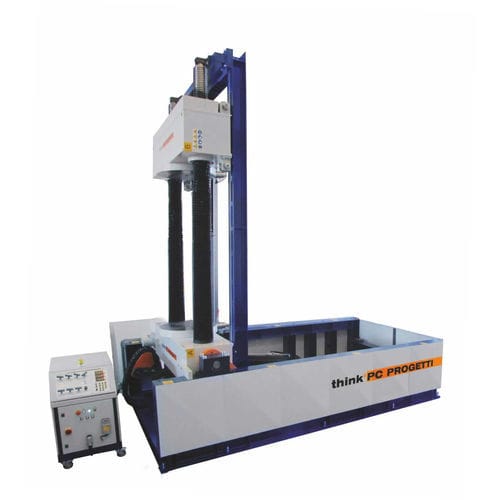

Durchflussprüfstand BOR-2CV/600

PLC-gesteuertfür VentilIndustrie

KOMBINIERTES SPANNEN MIT 90° KIPPBARKEIT Horizontaler Prüfstand mit "kombinierter Klemmung". Die bewegliche Reaktionsbrücke wird durch eine geschraubte Säule bewegt, die sicherstellt, dass keine äußeren Kräfte auf den Ventilkörper wirken. Diese Eigenschaft macht den Prüfstand konform mit den am weitesten verbreiteten internationalen Prüfnormen. Außerdem kann die Durchflussachse des Ventils je nach der vom Kunden gewünschten Testposition um 90° gekippt werden. Im Untergeschoss ist ein Wasserbehälter als Wasserreservoir für die Prüfverfahren installiert. Der Prüfprozess wird durch ein SKA-100 Druckbeaufschlagungsskid gesteuert. REAKTIONSKRAFT : 600 TON (10% Mindestpressung) (siehe Tabelle Arbeitsgrenzen) LÄNGE MAX : 1900 mm LÄNGE MIN : 0 mm LÄNGE INNEN LICHTRAUM : 1400 mm DREHWINKEL : 90° BELADEHÖHE : Vertikal 1380 mm / Horizontal 1200 mm WASSERKANAL IM UNTERGESCHOSS : 1000 Liter ANSCHLÜSSE ERLAUBT : RF, RTJ, BW, SW ANSCHLUSSSTIL : Typ 3 - Kombiniert ABMESSUNGEN (MECH) HORIZONTAL : 2700(L) x 4300(T) x 1520(H) ABMESSUNGEN (MECH) VERTIKAL : 2700(L) x 4300(D) x 4800(H)
