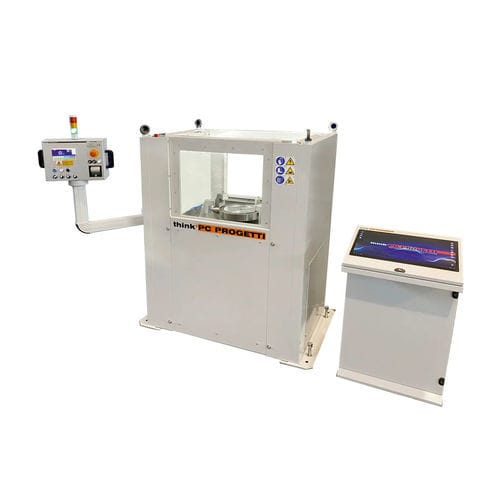

Druckprüfstand BV-M/7.5SH

DurchflussautomatischPLC-gesteuert

PRATZENKLEMMUNG MIT VOLLEM UMFANGSSCHUTZ Prüfstand mit Pratzenklemmung. Tests an RF- oder RTJ-Ventilen können unter realen Arbeitsbedingungen durchgeführt werden. Die Klemmung ist hydraulisch ein/aus. Dadurch eignet sich der Prüfstand für PSV-Ventile, Schrägdurchflussventile, Behälter, Armaturen usw. Die automatische Zentrierbewegung der Klauen wird hydraulisch oder pneumatisch gesteuert (als Option). Die Schutzverkleidung gewährleistet die Sicherheit des Bedieners; ein doppelter Zugang ist vorgesehen, um den Bedienern den Zugang zum inneren Bereich zu ermöglichen (Vorder- und Rückseite) innenbereich (vorne und hinten). Die Anlage wird von der SKA-100 Druckausgleichsvorrichtung gesteuert REAKTIONSKRAFT: 7,5 TONNEN MAXIMALE FLANSCHLÄNGE : Ø450mm MINIMALE FLANSCHLÄNGE : Ø200mm SEAT LIFT MEASURE CONTACT LESS : 0-150mm ± 0,15% KIPP-WINKEL : FIXIERT (nicht kippbar) WASSERKANAL IM UNTERGESCHOSS : 200 Liter ERLAUBTE ANSCHLÜSSE : RF, RJ ANSCHLAGART : Typ 5 - Hydraulikzylinder mit Klauen KONTROLLE DER KLEMMKRAFT : On/Off-Typ BEREICH : 10..100% ELEKTRISCHE VERSORGUNG : 3PH + N+T 380V@50Hz 3KW ABMESSUNGEN (MECH) : 850 (L) x 850 (T) x 1590 (H) mm
