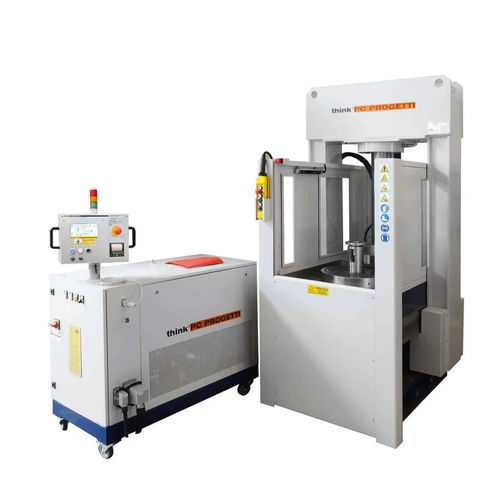

Druckprüfstand BV-PMC/100SP

PLC-gesteuertfür VentilIndustrie

MOBILE BRÜCKE PROPORTIONALE PRESSKLEMME Vertikaler Prüfstand mit gesteuerter Pressklemme; die Presskraft wird automatisch entsprechend dem Wasserdruck im Inneren der Ventile gesteuert, und die resultierende Belastung wird auf ein Minimum reduziert. Die mobile obere Seitenbrücke ermöglicht die vertikale Beladung der Ventile und die Möglichkeit, zwei Arbeitsstände zu haben; während der erste in Betrieb ist, kann der zweite für die nächsten Ventile vorbereitet werden. Im Untergeschoss befindet sich ein Wasserbehälter und ein externer Wasserbehälter kann als Option hinzugefügt werden. Die Verwendung eines offenen Schlosses als Reaktionsstruktur an der Oberseite ermöglicht es dem Benutzer, die Ventilsitze während der Prüfung visuell zu inspizieren. Der Prüfstand hat einen gepanzerten Stahlschutz an 3 Seiten. Die Vorderseite kann durch ein mobiles horizontales Schiebetor (optional) geschlossen werden. Eine Marketing-Maschine ist direkt an die SPS-Steuerung angeschlossen, um die Seriennummern auf dem geprüften Teil zu markieren. Der Prüfstand wird von einem SKA-100 Druckskid gesteuert REAKTIONSKRAFT : 100 TON (10% Mindestpressung) (siehe Tabelle Arbeitsgrenzen) ARBEITSSTÄNDE : 1 (2 auf Anfrage) VENTILLÄNGE MAX : 900 mm VENTILLÄNGE MIN : 100 mm SPALTE INNEN LICHTRAUM : 1000 mm BELADEHÖHE : 800 mm BRÜCKENHUB : 600 mm WASSERKANAL IM UNTERGESCHOSS : 120 Liter ERLAUBTE ABSCHLÜSSE : RF, RJ ANSCHLUSSART : Typ 1 - Proportionale Kompression (Flanschfläche). KONTROLLE DER ANSCHLUSSKRAFT : Automatisch innerhalb eines Intervalls von 5..100%, proportional zum hydrostatischen Druck im Inneren der zu prüfenden Armatur. SCHUTZ GEGEN WASSERSTRAHL : Panzerstahl an 3 Seiten + bewegliche Fronttür ABMESSUNGEN : 1460(L) x 2360P) x 2600H)
