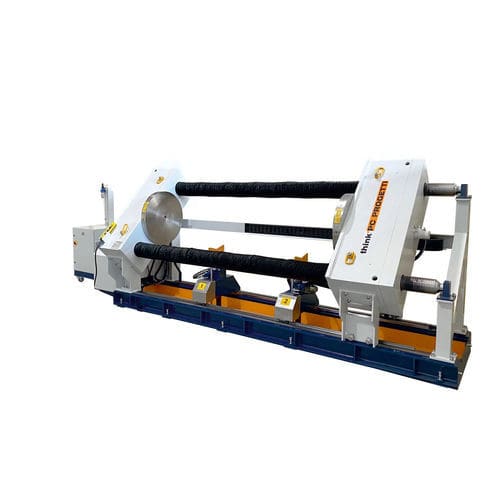

Leck-Prüfstand BO45-2V/450

DurchflussPLC-gesteuertfür Ventil

Horizontaler Prüfstand mit Bohrungsstopfen in Klemmausführung (innere Radialdichtung). Die mobile Reaktionsbrücke wird von zwei geschraubten Säulen bewegt, die sicherstellen, dass keine äußeren Kräfte auf das Ventilgehäuse wirken. Dadurch ist sie mit den meisten internationalen Prüfnormen konform. Ein Wasserbehälter ist als Wasserreservoir für die Prüfverfahren installiert. Zur Durchführung von Dichtheitsprüfungen an Regelventilen können komplette Durchflussmessersätze eingebaut werden (Option). Der Prüfstand wird von einer SKA-100 Druckbeaufschlagungsanlage gesteuert REAKTIONSKRAFT: 450 TONNEN VENTIL-LÄNGE MAX : 3000mm VENTILLÄNGE MIN : 200mm SPALTEN INNERER ABSTAND : 1100mm Höhe der Fließachsen : 1150mm WASSERBEHÄLTER IM UNTERGESCHOSS : 400Liter Verschlusstyp : Typ 2 - Bohrungsstopfen ABMESSUNGEN (MECH) : 5215(L) x 1590(P) x 2095(H)
