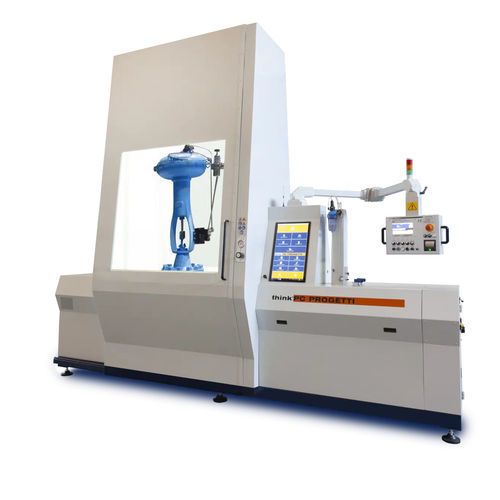

Druckprüfstand BO30-2CV/40SHH

LeckDurchflussPLC-gesteuert

VOLLSCHUTZSCHILD BEIDSEITIGER ZUGANG INNERE RADIALDICHTUNG (BOHRUNGSSTOPFEN) ODER KOMBINIERTE KLEMMUNG Prüfstand für Regelventile, der zur Familie der BO30-2CV/SH-Prüfstände gehört. Ein gepanzerter, vollumfassender und zertifizierter Durchschussschutz ermöglicht die Prüfung von Ventilen mit einer maximalen Höhe von 2500 mm von den Durchflussachsen. Er ist mit einer Reaktionskraft von bis zu 100 TON erhältlich. Kombiniertes Spannen ist möglich: Bohrungsstopfen oder proportionales Pressen. Er ist mit einer ganzen Reihe von digitalen Durchflussmessern für die Messung von Luft- und Wasserleckagen ausgestattet, sowie mit einem Stellungsregler-Bedienfeld zur Steuerung und Prüfung von Ventilantrieben, einschließlich der Hysterese der Bewegungen und Leistungen. Die Türöffnung wird durch Regeln für die visuelle Inspektion (automatischer Druckabbau vor der Inspektion) und normale Druckentlastungsverfahren bedingt. Im Untergeschoss ist ein Wassertank als Wasserreservoir für die Prüfverfahren installiert. Der Prüfprozess wird von einer elektronischen SPS und einem LCD-Touchscreen gesteuert, zusammen mit einer Zertifizierungssoftware TestREC, die vollständig mit dem LAN-Netzwerk des Unternehmens verbunden ist. Eine vollständige LAN-Konfiguration und Datenerfassung ist gewährleistet. Die doppelte Steuerung AUTO / MAN ist vorgesehen, um den Bedienern maximale Flexibilität zu bieten. REAKTIONSKRAFT: 40 TONNEN MAX-VENTIL-LÄNGE : 1000 mm MIN VALVE LÄNGE : 200 mm HÖHE DER DURCHFLUSSACHSEN : 2500 mm WASSERVOLUMEN IM UNTERGESCHOSS : 150 Liter ZULÄSSIGE ABSCHLÜSSE : BW, SW, RF, RTJ ART DER ANSCHLÜSSE : Typ 3 - Kombiniert MAX DRUCK : 250 bar (Wasser) - 7 bar (Luft) PNEUMATISCHE VERSORGUNG : 7 bar @ 2000 Nl/min ELEKTRISCHE VERSORGUNG : 3PH + N + T 380V@50Hz, 5.5Kw ABMESSUNGEN (MECH) : 3055 (L) x 1425 (P) x 2040 (H)
