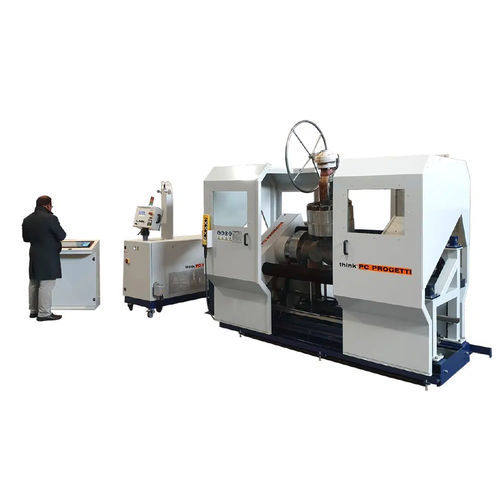

Druckprüfstand BO30-2CV/150SH

LeckPLC-gesteuertfür Ventil

Horizontaler Prüfstand mit kombinierter Spannvorrichtung: innere Radialdichtung und Pressenspannvorrichtung. Die bewegliche Reaktionsbrücke wird von zwei geschraubten Säulen bewegt, die sicherstellen, dass keine äußeren Kräfte auf den Ventilkörper einwirken, und ein Hydraulikzylinder ermöglicht eine proportionale Pressung mit oder ohne Proportionalsteuerung. Dank dieser Vorzüge entspricht es den am meisten verbreiteten internationalen Prüfnormen. Im Unterbau ist ein Wasserbehälter als Wasserreservoir für die Prüfverfahren installiert. Der Prüfstand wird von der SKA-100 Druckbeaufschlagungsanlage gesteuert REAKTIONSKRAFT: 150 TONNEN MAX-VENTIL-LÄNGE : 1000 mm MINIMALE VENTILLÄNGE : 0 mm LÄNGE LICHTBREITE : 700 mm HÖHE DER DURCHFLUSSACHSEN : 950 mm WASSERBEHÄLTER IM UNTERGESCHOSS : 150 Liter ZULÄSSIGE ANSCHLÜSSE : BW, SW, RF, RJ ANSCHLUSSART : Typ 3 - Kombiniert ABMESSUNGEN (MECH) : 3055 (L) x 1425 (P) x 2040 (H)
