Druckprüfstand BO30-2CV/850

LeckPLC-gesteuertfür Ventil

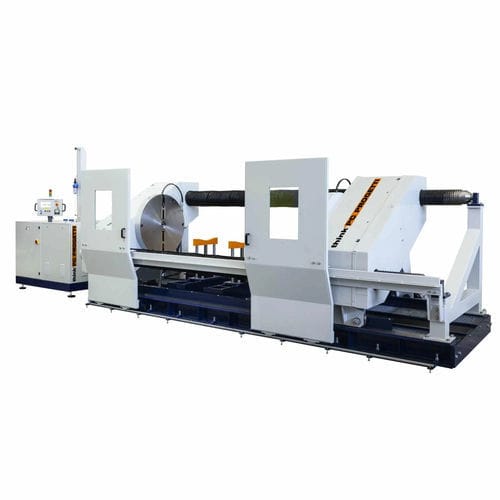

Horizontaler Prüfstand mit kombinierter Spannvorrichtung. Die bewegliche Reaktionsbrücke wird von zwei geschraubten Säulen bewegt, die sicherstellen, dass keine äußeren Kräfte auf den Ventilkörper wirken. Dank dieser Eigenschaft entspricht der Prüfstand den am weitesten verbreiteten internationalen Prüfnormen. Der Prüfstand wird von einem Druckskid der Klasse SKA-100 gesteuert REAKTIONSKRAFT : 850 TON (siehe Tabelle Arbeitsgrenzen) VENTILLÄNGE MAX : 2200 mm VENTILLÄNGE MIN : 400 mm SPALTEN INNEN LICHTRAUM : 1580 mm HÖHE DER FLUSSACHSEN : 1230 mm Hebevorrichtungen : 2x10 TON WASSERBECKEN IM UNTERGESCHOSS : 1600 LITER ZULÄSSIGE ANSCHLÜSSE : BW, SW, RF, RJ ANSCHLUSSART : Typ 3 - Kombiniert ABMESSUNGEN (MECH) : 5140 (L) x 1974 (P) x 1984 (H)
