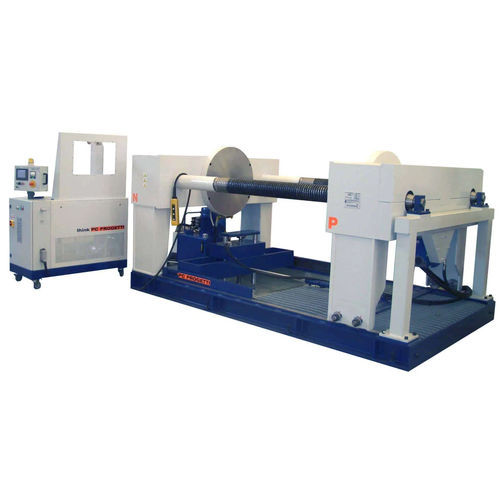

Prüfstand für Ventil BO-2V/600L

horizontal

Horizontaler Prüfstand mit innerer Radialdichtung in Klemmausführung. Die bewegliche Reaktionsbrücke wird von zwei geschraubten Säulen bewegt, die sicherstellen, dass keine äußeren Kräfte auf den Ventilkörper wirken. Diese Eigenschaft macht den Prüfstand konform mit den am meisten verbreiteten internationalen Prüfnormen. Im Keller ist ein Wasserbehälter als Wasserreservoir für die Prüfverfahren installiert. Der Prüfstand wird von einer SKA-100 Druckbeaufschlagungsanlage gesteuert; weitere Informationen dazu finden Sie in den entsprechenden technischen Datenblättern. Der Prüfstand kann mit verschiedenen Optionen und Zubehörteilen ausgestattet werden. Bitte kontaktieren Sie unser Verkaufsbüro, um weitere Informationen zu erhalten. *Die Standardversion ist beschrieben. Die Prüfstände können in jedem technischen Aspekt an die Kundenwünsche angepasst werden. Horizontaler Prüfstand für Ventile - Mod. BO-2V/600L REAKTIONSKRAFT: 600 TONNEN MAX VENTILLÄNGE: 3200 mm MIN. VENTILLÄNGE: 250 mm SPALTE INNEN LICHTRAUM: 1500 mm HÖHE DER DURCHFLUSSACHSEN: 1500 mm WASSERBEHÄLTER IM UNTERGESCHOSS: 2500 Liter Heber: 2x10TON ERLAUBTE ABSCHLÜSSE: BW, SW, RF, RJ ANSCHLUSSSTIL: Typ 2 - Innenradial ABMESSUNGEN: 4900(L) x 2260(P) x 2600(H)
