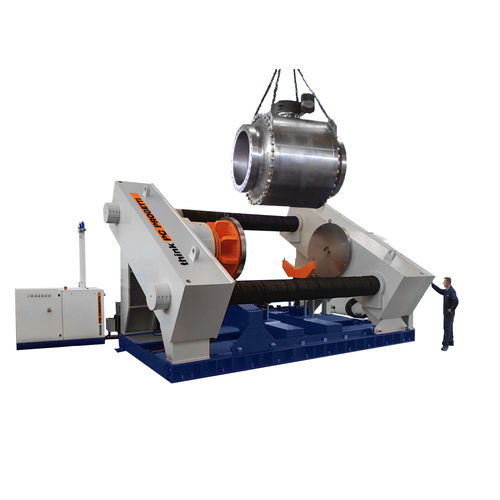

Druckprüfstand BO30-2CV/3000

LeckHaltbarkeitPLC-gesteuert

Horizontaler Prüfstand mit COMBINED-Spannsystem. Beide Arten sind verfügbar: Bohrungsdübel & Proportionale Pressklemmung. Maximale Reaktionskraft 3000 TON. Der Unterbau ist mit zwei Hebewagen ausgestattet, die Ventile bis zu 120 Tonnen tragen können. Die mobile Reaktionsbrücke wird durch zwei geschraubte Säulen (30° vom Boden) bewegt, die im Falle der "Bohrungsstopfen"-Klemmung sicherstellen, dass keine externen Kräfte auf den Ventilkörper wirken. Ein Hydraulikzylinder, der auf der festen Brücke installiert ist, ermöglicht Tests an geflanschten Ventilen mit proportionaler Modulation der Presskraft. Diese Eigenschaft macht ihn konform mit den am meisten verbreiteten internationalen Prüfnormen Der Prüfstand ist so konstruiert, dass er in eine Prüfgrube eingesetzt werden kann, die von einem schwer gepanzerten, schusssicheren Sicherheitsbereich umgeben ist, in dem alle gefährlichen Quellen durch einen Bubker geschützt sind, während sich die Steuerung außerhalb des gefährlichen Bereichs befindet (Bunkeranlage). Der Prüfstand wird von einem SKA-1000 Druckbeaufschlagungssystem gesteuert. Das System wird von einer elektronischen SPS und einem LCD-Touchscreen-Terminal gesteuert. Ein Softwareverfahren führt den Bediener schrittweise durch den Prüfvorgang. Der Bediener kann einzelne Tests nach Belieben wiederholen oder überspringen. Ein Prüfbericht kann direkt über das LCD-Terminal als Ticket ausgedruckt werden. Alle Testparameter können über das LCD-Touchscreen-Terminal eingegeben werden. Die SPS kann an einen Windows-basierten PC angeschlossen werden, um Daten aufzuzeichnen und Wellenformen auszudrucken, um alle Produkte schnell in einer Datenbank zu katalogisieren und sie durch Scannen von BAR- oder QR-Codes zu erfassen.
