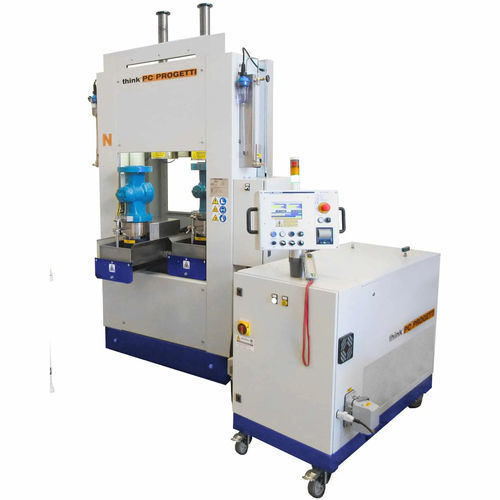

Druckprüfstand BV-2CV/60SH

Leckautomatischmanuell

KOMBINIERTES SPANNEN MIT PROPORTIONALPRESSENSTEUERUNG Vertikaler Prüfstand mit zwei Prüfstationen und kombinierter Klemmung. Die Längenverstellung des Ventils erfolgt über die oberseitige Schraubsäule, die über ein hydraulisches Getriebe bewegt wird. Dadurch wird sichergestellt, dass beim Spannen von Bohrungsstopfen keine äußeren Kräfte auf den Ventilkörper wirken. Auf der Unterseite sorgt ein proportional gesteuerter Presszylinder für die Abdichtung von Fläche zu Fläche. Damit entspricht dieser Prüfstand den gängigsten Prüfnormen. Die Sicherheit des Bedieners wird durch einen Rundumschutz mit schusssicherem Glas gewährleistet, der eine perfekte Sichtkontrolle ermöglicht. Die Öffnung des Zauns wird durch ein Kontrollsystem gesteuert, um das Risiko für den Bediener auf ein Minimum zu reduzieren. Der Prüfprozess wird von einem SKA-100 Druckbeaufschlagungs-SKID gesteuert. REAKTIONSKRAFT : 2 x 30 TON (siehe Tabelle der Arbeitsgrenzen) VENTILLÄNGE MAX : 600 mm VENTILLÄNGE MIN : 90 mm MAX FLANSCH-DURCHMESSER : 400 mm BELASTUNGSHÖHE VOM BODEN : 1150 mm ZULÄSSIGE ANSCHLÜSSE : RF, RTJ, BW, SW ANSCHLUSSART : Typ 3 - Kombiniert ABMESSUNGEN (MECH) : 1270(L) x 1530(T) x 2347/2758 (H)
