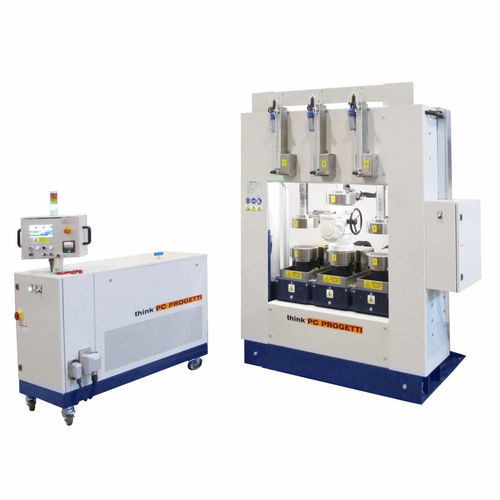

Druckprüfstand BV-3CV/60P

Leckautomatischmanuell

KOMBINIERTES SPANNEN MIT/PROPORTIONALER PRESSSTEUERUNG Vertikaler Prüfstand mit drei Prüfstationen und kombinierter Klemmung. Die Ventillängenverstellung erfolgt über eine oberseitige Schraubsäule, die über ein hydraulisches Getriebe bewegt wird. Dies gewährleistet die vollständige Abwesenheit von äußeren Kräften auf den Ventilkörper im Falle des Spannens von Bohrungsstopfen. Auf der Unterseite sorgt ein proportional gesteuerter Presszylinder für eine flächige Abdichtung. Dieser Vorteil macht den Prüfstand konform mit den am meisten verbreiteten Prüfnormen. Die Sicherheit des Bedieners wird durch einen Rundumschutz mit kugelsicherem Glas für eine perfekte Sichtkontrolle gewährleistet. Die Öffnung des Systems reduziert das Risiko für den Bediener auf ein Minimum. Der Prüfprozess wird von einem SKA-100 Druckbeaufschlagungs-SKID gesteuert. REAKTIONSKRAFT : 3 x 20 TON (siehe Tabelle der Arbeitsgrenzen) VENTILLÄNGE MAX : 500 mm VENTILLÄNGE MIN : 0 mm MAX DURCHMESSER DES FLANGS : 350 mm BELASTUNGSHÖHE vom Boden : 850 mm ZULÄSSIGE ANSCHLÜSSE : RF, RTJ, BW, SW ANSCHLUSSART : Typ 3 - Kombiniert ABMESSUNGEN (MECH) : 1950 (L) x 1400 (T) x 2400 (H)
