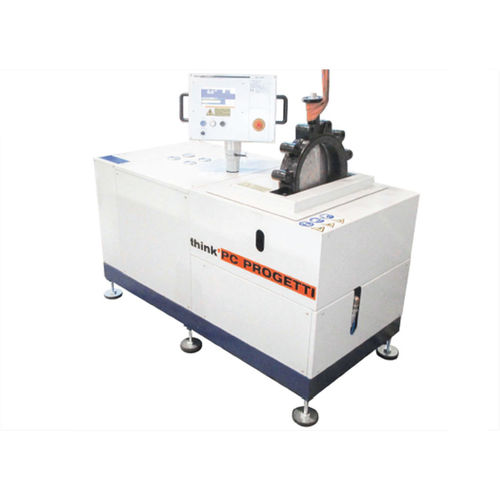

Druckprüfstand BO-C/90SH

DurchflussKraftautomatisch

Horizontaler Prüfstand mit proportionaler Pressung. Die Presskraft wird automatisch auf die Ventilgröße und -klasse eingestellt und ist sogar proportional zum steigenden Prüfdruck moduliert. Das Ventil ist in eine Verkleidung eingefügt, um die bestmögliche Sicherheit für den Bediener zu gewährleisten. An der Unterseite befinden sich automatisch zentrierende "V"-Stützen, die es dem Bediener ermöglichen, die Durchflussachsen des Ventils perfekt auf dem Prüfstand zu zentrieren. Diese Form des Prüfstands ist perfekt für die Prüfung von BUTTERFLY-Ventilen. Die Komponenten des Prüfprozesses sind in die Ringverkleidung integriert. Der Prüfstand wird von einer SPS und einem LCD-Display für die automatische Durchführung von Prüfungen gesteuert. *Die Standardausführung ist beschrieben. Die Prüfstände können in jedem technischen Aspekt nach Kundenwunsch angepasst werden. Horizontaler Prüfstand für Ventile - Mod. BO-C/90SH REAKTIONSKRAFT: 90 TONNEN MAX VENTILLÄNGE: 100 mm MIN. VENTILLÄNGE: 40 mm MAX FLANSCH-DURCHMESSER: 500 mm HÖHE DER DURCHFLUSSACHSEN: 990 mm BELADEHÖHE ÜBER DEM BODEN: 650 Liter ZULÄSSIGE ABSCHLÜSSE: RF ANSCHLUSSART: Typ 1 - Proportionalpresse ABMESSUNGEN: 1500 (L) x 700 (P) x 1300 (H)
