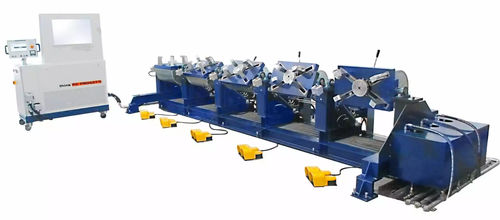

Schrägstellbare Prüfstand BOR-5M/20P

DruckLeckautomatisch

KRALLENSPANNUNG MIT 90° KIPPBARKEIT Kippbare Fünf-Stationen-Anlage mit Einzel-/Doppelpratzenklemmung mit einer Bodenpratzenklemmeinheit. Das Spannen kann nur an geflanschten Armaturen durchgeführt werden. Es ermöglicht die Überprüfung der mechanischen Belastung von Flanschhälsen während der Prüfung. Außerdem hat die Spannkraft keinen Einfluss auf das Verhalten des Ventilsitzes während der Prüfung, da keine äußeren Kräfte einwirken. Es gibt verschiedene Druckvorgaben für jede Station, die eine visuelle Prüfung des Ventilsitzes während der Prüfung ermöglichen. Der Prüfstand wird von einer SKMA-100 Druckbeaufschlagungsanlage gesteuert REAKTIONSKRAFT : 5 x 20 TON MAX FLANSCH Ø : 400 mm MIN FLANSCH-Ø : 90 mm FLANSCHDICHTE MAX : 10/65mm NEIGUNGSWINKEL : 0° - 90° WASSERBEHÄLTER IM UNTERGESCHOSS : 500 Liter ERLAUBTE ANSCHLÜSSE : RF, RJ KLEMMENSTIL : Typ 5 / 6 - Klauen / Doppelklauen ABMESSUNGEN (MECH) : 5405 (L) x 1850 (P) x 1040 (H)
