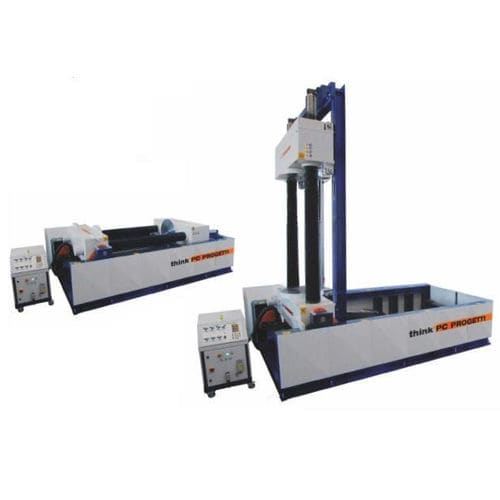

Schrägstellbare Prüfstand BOR-2V/600

DruckDurchflussLeck

BOHRPFROPFEN MIT 90° KIPPBARKEIT Horizontaler Prüfstand mit "Bohrungsstopfen"-Klemmung. Die bewegliche Reaktionsbrücke wird durch eine geschraubte Säule bewegt, die sicherstellt, dass keine äußeren Kräfte auf den Ventilkörper wirken. Diese Eigenschaft macht ihn konform mit den am meisten verbreiteten internationalen Prüfnormen. Außerdem kann die Durchflussachse des Ventils je nach der vom Kunden gewünschten Prüfposition um 90° gekippt werden. Im Untergeschoss ist ein Wasserbehälter als Wasserreservoir für die Prüfverfahren installiert. Der Prüfprozess wird von einer SKA-100 Druckbeaufschlagungsanlage gesteuert. Weitere Einzelheiten finden Sie in der entsprechenden Fachliteratur. REAKTIONSKRAFT : 600 TON (10% Mindestpressung) (siehe Tabelle Arbeitsgrenzen) LÄNGE MAX : 2500 mm LÄNGE MIN : 200 mm LÄNGE INNEN LICHTRAUM : 1400 mm DREHWINKEL : 90° BELADEHÖHE : Vertikal 1380 mm / Horizontal 1200 mm WASSERKANAL IM UNTERGESCHOSS : 1000Liter ERLAUBTE ANSCHLÜSSE : RF, RTJ, BW, SW ANSCHLUSSSTIL : Typ 2 - Bohrungsstopfen ABMESSUNGEN (MECH) HORIZONTAL : 2700(L) x 4300(T) x 1520(H) ABMESSUNGEN (MECH) VERTIKAL : 2700(L) x 4300(D) x 4800(H)
