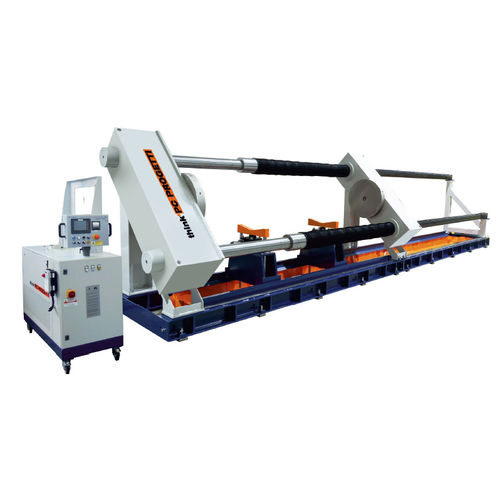

Druckprüfstand BOT45-2V/250

Leckautomatischmanuell

DOPPELT SEKTORISIERTE SÄULEN, AUSSENLIEGENDE RADIALDICHTUNGEN ODER AUTOADAPTIVE DICHTUNGEN EINSPANNEND Prüfstände für Rohre mit Klemmung Nr. 2 "Innere Radialdichtung" oder Nr. 8 "Überdruck-Autoadaptive Dichtungen" für elliptische Formfehler. Die Reaktionsbrücken sind durch 2 geschraubte Säulen verbunden, die es ermöglichen, die maximale Rohrlänge einzustellen. Die rechte Reaktionsbrücke kann über die gesamte Länge der Säule verfahren werden, um eine große Bandbreite an Rohrlängen abzudecken, wie in der technischen Tabelle unten beschrieben. Das Laden der Rohre erfolgt mit einem Kran von oben oder horizontal, während 2 hydraulische "V"-förmige Heber die Rohre während des gesamten Tests unterstützen und die Ausrichtung auf den Dichtungsköpfen zentrieren können. Im Untergeschoss befindet sich ein Wasserbehälter mit Verdunstungsbegrenzungsvorrichtung (auf Anfrage). Der Prüfstand benötigt kein Fundament. Der Prüfstand wird von einer Druckbeaufschlagungsanlage der SKA-Klasse mit einer Wasserfüllkapazität von 120 l/min gesteuert. REAKTIONSKRAFT : 250 TON (siehe Tabelle der Arbeitsgrenzen) LÄNGE MAX : 7200 mm MIN-ROHRLÄNGE : 2500 mm MAX DURCHMESSER DER ROHRLEITUNG : 700 mm Höhe der Fließachsen : 1200 mm WASSERBEHÄLTER IM UNTERGESCHOSS : MAX 3000 LITER LIFTER : Siehe Option SCHRAUBENSTAUBSCHUTZ : Siehe Option ZULÄSSIGE ANSCHLÜSSE : BW, SW, RF, RJ CLAMPING STYLE : Typ 2 - Bohrungsstopfen Typ 8 - Selbstanpassende Dichtungen ABMESSUNGEN : 8850 (L) x 1580 (P) x 2000 (H)
