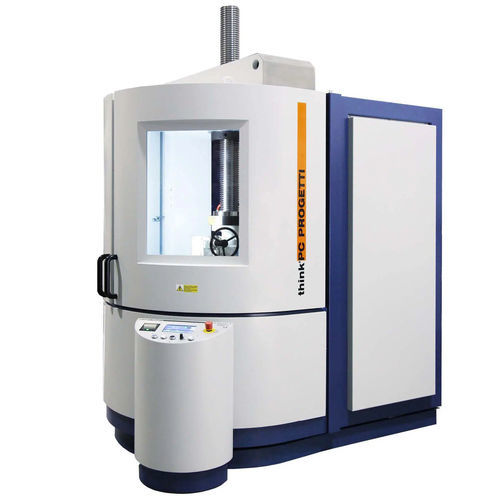

Druckprüfstand BV-PMMV/100SH

LeckautomatischPLC-gesteuert

Vertikaler Prüfstand mit universellem Spannsystem; alle Arten von Ventilanschlüssen und sogar 90°-Ventile können geklemmt werden. Bei der Pressklemmung wird die Kraft automatisch proportional zum Wasserdruck im Inneren des Ventils gesteuert und die daraus resultierende Belastung wird auf ein Minimum reduziert. Die mobile obere Seitenbrücke ermöglicht das vertikale Beladen der Armatur mit einem Kran. Im Untergeschoss befindet sich ein Wasserbehälter und ein externer Wasserbehälter kann als Option hinzugefügt werden. Ein vollständig umlaufendes gepanzertes Verkleidungssystem gewährleistet die Sicherheit des Bedieners während des Tests. Die Prozessausrüstung kann in sich geschlossen sein und nur über eine Steuerkonsole verfügen, oder es kann eine Standard-Druckbeaufschlagungsvorrichtung hinzugefügt werden (SKA-Klasse). REAKTIONSKRAFT : 100 TON (siehe Tabelle der Arbeitsgrenzen) VENTILLÄNGE MAX : 700 mm VENTILLÄNGE MIN : 0 mm DN MIN-MAX : DN ½" - 12" (auf Anfrage bis zu 24") MAX VENTILFLANSCHDURCHMESSER : Ø 530 mm BELADEHÖHE : 910 mm WASSERBEHÄLTER IM UNTERGESCHOSS : 220 Liter ERLAUBTE ABSCHLÜSSE : ALLE KLEMMSTIL : Typ 4 - universal KONTROLLE DER DRUCKSCHLUSSKRAFT : Automatisch in einem Intervall von 10%-100%, proportional zum hydrostatischen Druck im Inneren des Ventils während der Prüfung. ABMESSUNGEN (MECHANISCH) : 1420 (L) x 2000 (D) x 3110 (H)
