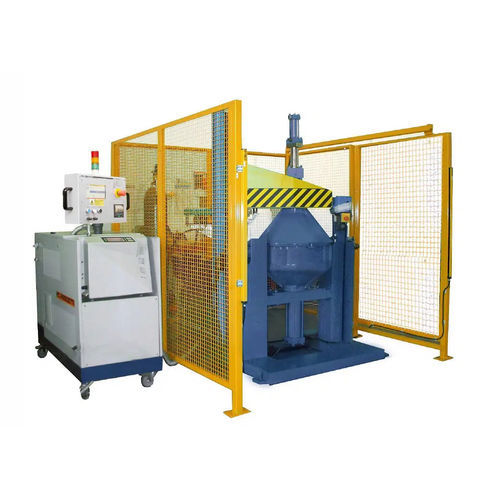

Druckprüfstand BV-5C-HE/10

LeckPLC-gesteuertfür Materialien

5-WEGE-PRÜFSTAND MIT AUTOMATISCHEM PRESSKLEMMSYSTEM FÜR HOCHVAKUUM-MIKROLECKAGE-GASPRÜFUNG Vertikaler Prüfstand mit Pressklemmsystem für 5 Ventilanschlüsse (einschließlich Innensitz). Es ist in der Lage, Helium-Mikroleckage-Test auf Erdgas Druckminderer Gusskörper durchzuführen. Die Heliumprüfung erfolgt durch Druckbeaufschlagung des Gussteils bei niedrigem Druck (5 bar abs) in einer Hochvakuumkammer. Die Anlage ist in der Lage, Leckagen zu erkennen, die bei der Hochdruckgasprüfung mit Seifenblasen sichtbar werden. Dieses Vorrecht ermöglicht es den Kunden, das Betriebsrisiko zu verringern und teure Gasprüfbunker zu vermeiden. Die Anlage wird von einem SKA-100/He Druckbeaufschlagungs-SKID gesteuert. REAKTIONSKRAFT : 10 TONNEN ERLAUBTE PRODUKTE : Erdgas Druckminderer Bereich ½"-3" (DN15-DN80) VENTILLÄNGE MAX : 400mm VENTILLÄNGE MIN : 140mm HÖHE MAX : 400mm HÖHE MIN : 140mm ZULÄSSIGE ANSCHLÜSSE : BW, RJ KLEMMARTYP : Typ 1 - Pressklemmung 5 Wege: Einlass Auslass Oben Unten Innen Sitz ELEKTROVERSORGUNG : 3PH + T,380V@50Hz, 10KW ABMESSUNGEN (MECH) : 3500 (L) x 2500 (T) x 2200 (H)
