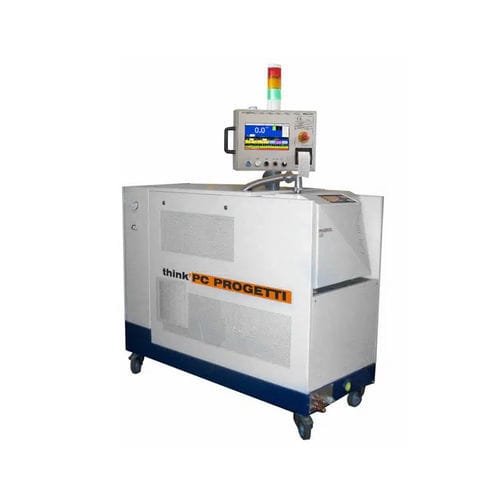

Druckaufbauanlage für Prüfstände SKA-100/HE

DRUCKBEAUFSCHLAGUNGSSKID FÜR HOCHVAKUUM-MIKROLECKAGE-HELIUM-TEST SKID für Mikroleckage-HELIUM-Tests für Gussteile. Es wurde entwickelt, um vollautomatische Spannvorrichtungen zu steuern, die auf Überdruck-Dichtheitsprüfungen der "Integralen Methode - Vakuumhaubentest" basieren. Das Gussteil wird bei niedrigem Druck mit Helium (5 bar abs) und einer Vakuumkammer beaufschlagt, die durch eine Hilfspumpe evakuiert wird und an einen als Haube verwendeten Lecksucher (Spektrometer) angeschlossen ist. Das durch Lecks entweichende Suchgas wird in elektrische Signale umgewandelt, die sofort angezeigt werden. Diese Methode ermöglicht die Erkennung von sehr kleinen Lecks und eignet sich besonders für die automatische industrielle Lecksuche. Das Skid umfasst einen Vortest durch Luftdruckabfall, um das Nichtvorhandensein von Makrolecks zu überprüfen, und eine Evakuierungsservicepumpe, die die Luft aus den Prüflingen entfernt und Helium zurückgewinnt (Option). HOHE VAKKUMPUMPE (VAKKUMHAUBE) : 75 m3 /h @ 5x10-3mbar MAX SERVICE-VAKUUMPUMPE : 40 m3 /h @ 0,5 mbar MAX BETRIEBSDRUCK : 1050 bar KLEINSTES ERKENNBARES LEAK : 1 x 10-7 mbar l s-1 (andere auf Anfrage) ELEKTROVERSORGUNG : 3PH + T,400V@50Hz, 10KW ABMESSUNGEN (MECH) : 600 (L) x 1300 (T) x 1700 (H)
