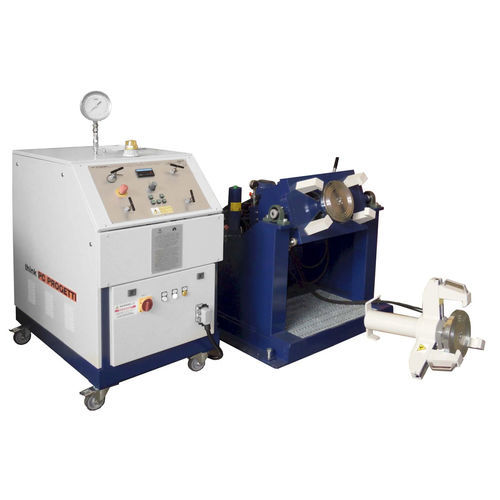

Schrägstellbare Prüfstand BOR-M/15

DruckLeckmanuell

PRATZENKLEMMUNG + TRAGBARE KLEMMVORRICHTUNG Kippbare Einzel-/Doppelpratzenklemmung mit bodenfester Pratzenklemmung und einer optionalen tragbaren Klemmvorrichtung. Die Klauenklemmung kann nur an geflanschten Armaturen durchgeführt werden. Es ermöglicht die Prüfung der mechanischen Beanspruchung des Flanschhalses während der Testdurchführung. Außerdem hat die Spannkraft keinen Einfluss auf das Verhalten des Ventilsitzes während der Prüfung, da keine äußeren Kräfte einwirken. Sogar eine VISUELLE Prüfung des Ventilsitzes während der Prüfung ist möglich. Der Prüfstand wird von der SKA-100 Druckbeaufschlagungsanlage gesteuert REAKTIONSKRAFT: 15 TONNEN MAX FLANSCH Ø : 400 mm MIN FLANSCH-Ø : 90 mm FLANSCHDICKE MAX : 10 - 65mm NEIGUNGSWINKEL : 90° WASSERBEHÄLTER IM UNTERGESCHOSS : 100 Liter ca. ZULÄSSIGE ANSCHLÜSSE : BW, SW, RF, RJ KLEMMENSTIL : Typ 5 - nur Krallen ABMESSUNGEN (MECH) : 1180 (L) x 1230 (T) x 1060 (H)
