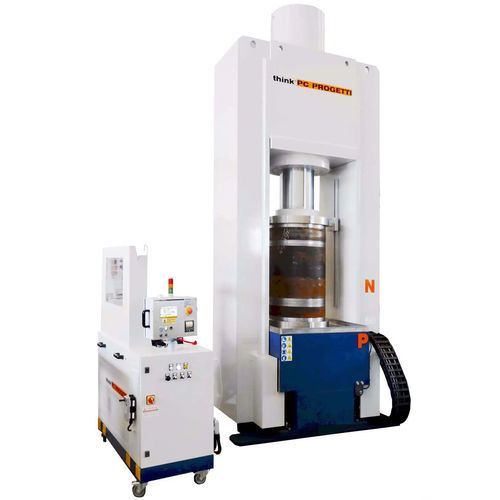

Vertikale Prüfstand BV-PMC/800

DruckLeckPLC-gesteuert

MOBILE BRÜCKE MIT PROPORTIONALER PRESSKLEMME Vertikaler Prüfstand mit gesteuerter Pressklemme; die Presskraft wird automatisch entsprechend dem Wasserdruck im Inneren der Ventile gesteuert, und die Ergebnisbelastung wird auf ein Minimum reduziert. Die mobile obere Seitenbrücke ermöglicht die vertikale Beladung der Ventile und die Möglichkeit, einen doppelten Arbeitsstand zu haben; während der erste in Betrieb ist, kann der zweite für andere Ventile vorbereitet werden. Im Untergeschoss befindet sich ein Wasserbehälter und ein externer Wasserbehälter kann als Option hinzugefügt werden. Die Verwendung eines offenen Schlosses als Reaktionsstruktur an der Oberseite ermöglicht es dem Benutzer, die Ventilsitze während des Tests visuell zu inspizieren. Der Prüfstand wird von der SKA-100 Druckbeaufschlagungsvorrichtung gesteuert REAKTIONSKRAFT : 800 TON (10% Mindestpressung) ARBEITSSTAND : 1 (2 auf Anfrage) LÄNGE MAX : 1500 mm LÄNGE MIN : 200 mm LÄNGE INNEN LICHTRAUM : 1040 mm LADUNG HÖHE : 1050 mm BRÜCKENHUB : 800 mm WASSERKANAL IM UNTERGESCHOSS : 350 Liter ca. ERLAUBTE ANSCHLUSSARTEN : RF, RJ KLEMMSTIL : Typ 1 - Proportionale Pressklemmung Automatisch in einem Intervall von 10..100%, proportional zum hydrostatischen Druck im Inneren des zu prüfenden Ventils. Die Regelung kann vom Bediener gesteuert werden ABMESSUNGEN : 1800 (L) x 2060 (P) x 4500 (H)
