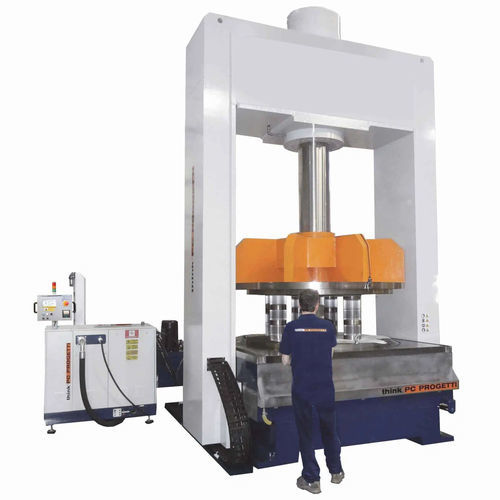

Druckprüfstand BV-PMC/900

LeckHaltbarkeitPC-steuerbar

MOBILE BRÜCKE PROPORTIONALPRESSENEINSPANNUNG Vertikale Prüfstände mit beweglicher Brücke und proportionaler Pressenspannung. Die Presskraft wird automatisch und proportional zum steigenden Druck im Ventil während der Prüfung gesteuert. Dadurch wird die resultierende mechanische Belastung des Ventilkörpers auf ein Minimum reduziert. Eine bewegliche Brücke an der Oberseite ermöglicht das vertikale Laden von Ventilen und die Möglichkeit, zwei Arbeitsstände zu haben; während der erste arbeitet, kann der zweite für das nächste Stück vorbereitet werden. Im Untergeschoss befindet sich ein Wasserbehälter für geteiltes Wasser und ein externer Wassertank als Wasserreservoir kann als Option hinzugefügt werden. Die Verwendung eines offenen Schlosses als oberseitige Reaktionsstruktur ermöglicht dem Benutzer eine Sichtprüfung des Ventilsitzes während der Tests. Die Anlage wird von einem SKA-500 Druckskid gesteuert REAKTIONSKRAFT : 900 TON (10% Mindestpressung) ARBEITSSTÄNDE : 1 (2 auf Anfrage) LÄNGE MAX : 1000 mm LÄNGE MIN : 250 mm SPALTEN INNENABSTAND : 2400 mm LADUNG HÖHE : 1100 mm BRÜCKENHUB : 1600 mm WASSERBECKEN IM UNTERGESCHOSS : 350 Liter ca. ERLAUBTE ANSCHLÜSSE : RF, RJ KLEMMSTIL : Typ 1 - Proportionale Pressklemmung Automatisch in einem Intervall von 10..100%, proportional zum hydrostatischen Druck im Inneren des zu prüfenden Ventils. Die Regelung kann vom Bediener gesteuert werden ABMESSUNGEN : 3260 (L) x 3100 (P) x 5200 (H)
